سرور ذخیره سازی A12U-G2421

24212

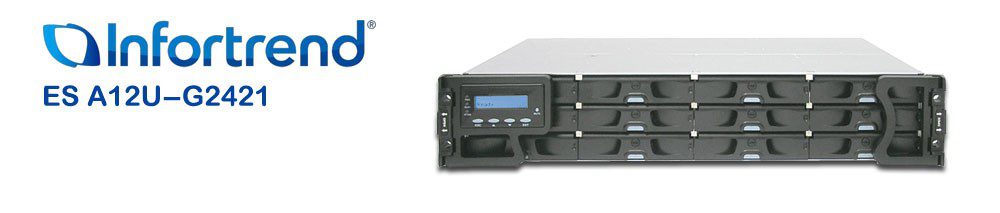

سرور ذخیره سازی ES A12U-G2421

سرور ذخیره سازی A12U-G2421 و A08U-G2421 رابط های قابل اعتماد پورت اسکازی (SCSI) و هارد دیسک های بزرگ و مقرون به صرفه SATA را نمایان می کند. مدل های سری ها برای ساخت یک منبع تغذیه ذخیره سازی مشترک به منظور پشتیبان گیری (backup) داده ها در دیجیتال مدیا، انتار، تصویربرداری پزشکی و محیط های امنیتی/ نظارت، ایده آل هستند.

A12U و A08U، که با استفاده از ASIC266 سفارش اینفورترند به عنوان یک موتور XOR اختصاصی طراحی شده، حاشیه های فراوانی را برای تعادل بار انعطاف پذیر و الگوریتم های چند مسیره ارائه می دهد. ساختار اختصاصی ASIC، با ارائه افزایش دوبرابر عملکرد، PowerPC CPU را از بار محاسباتی XOR خالی میکند و پهنای باند فراوانی را برای روش های حفاظت از داده های مختلف، با کمترین اختلال در دسترسی سرور ، نمایان می سازد.

زیرسیستم و دو کانال هاست SCSI-320 را با 12 یا 8 درایو برای هارد دیسک های SATA-II در یک محوطه مدیریت هوشمندانه، فراهم می کند. زیرسیستم، ظرفیت ذخیره سازی عظیم را با مزایای SATA-II، مانند عملکرد بالا و پهنای باند اختصاص داده شده، در یک محیط امن که در آن بالاترین سطح از دسترسی به داده ها تضمین شده، ترکیب می کند. توان عملیاتی بالا با جداسازی ترافیک I/O در سرتاسر گذرگاه های جداگانه PCI-X در دسترس است در حالی که عملکرد IOPS، از طریق بافر داخلی در موتور XOR و CPU، با کمک الگوریتم های هوشمند سیستم عامل ارائه می شود.

عملکرد RAID اینفورترند در صنعت در پیکربندی بسیار متنوع آرایه، تعمیر و نگهداری و قابلیت های نظارت بی همتاست. سری های SCSI به SATA متخصصان IT را به وسیله گزینه های چند منظوره مجهز می سازد تا نیازهایشان را رفع کنند.

قابلیت اطمینان سرور ذخیره سازی A12U-G2421 :

زیر سیستم ها یک لیست کامل از سطوح پیکربندی RAID را در اشکال درایوهای استدلالی، حجم ها و پارتیشن های منطقی، پشتیبانی می کنند. پیکربندی های چندگانه RAID می توانند در درون یک محفظه در کنار هم و هر کدام با خط مشی متمایز در نوشتن، اندازه نوار و حالت های بهینه سازی خود وجود داشته باشند.

بازسازی بسیار جدید و مکانیسم های متعدد اصلاح خطا، بالاترین استاندارد محافظت از RAID را تضمین می کند. توزیع این داده ها در بسیاری از طرح های پیشگیری هوشمند خطا گنجانده شده است. از حافظه ECC، کپی (نگارش) مختلف، بازشناسی و بازیابی برابری، به روز رسانی تراک ها، اسکن مدیا، پشتیبان گیری (backup) از تولیدات، داده های شما را به دقت در برابر فاکتورهایی که ممکن است باعث ایجاد داده های متناقض باشد بررسی می نماید.

به عنوان مثال، زیرسیستم قادر به مدیریت آرایه های ذخیره سازی با الگوریتم های مهار خطا می باشد. اگر یک جزء حیاتی آسیب ببیند، به عنوان مثال یک ماژول باتری، زیر سیستم به طور خودکار ذخیره آنرا از کار می اندازد و بازنویسی می نماید و فرض را بر حالت محافظه کارانه نگارش می گذارد.

الگوریتم ها مانند ضمانت هایی هستند که داده ها به طور مطمئنی مدیریت می شوند و تمام عوامل خطرساز همواره با دقت بررسی می شوند.

دسترسی:

زیرسیستم  های A12U و A08U با فن آوری های زمنیه سخت (field-hardened) مجهز شده اند که محافظت از داده ها و مدیریت متمرکز و ساده را تضمین می کند. زیرسیستم ها توسط سیستم عاملی با فن آوری های پیچیده RAID و طرح های اجزای اضافی ادره می شوند. زیرسیستم در واقع، با ترکیب الگوریتم های حفاظت از داده های مختلف و نمایان کردن سطوح RAID 0، 1(0+1)، 3،  5، 10، 30 و 50، قابلیت هایی را ارائه می دهد که تنها در راه حل های سازمانی دیده شده است. برای اطمینان از سطح بالایی از دسترسی سیستم، اجزای مهم، از قبیل هارد دیسک ها، منابع تغذیه و فن های خنک کننده، همگی اضافی و قابل تعویض در حالت روشن (hot-swappable) می باشند. وضعیت عملیاتی تمام اجزاء با کمک نرم افزار مدیریت GUI، می تواند به طور مداوم از طریق محلی (موضعی) یا کنسول از راه دور نظارت شود.

قابلیت سرویس دهی:

تمام ماژول های مهم، از قبیل هارد دیسک ها، منابع تغذیه، ماژول های باتری و فن های خنک کننده در محفظه های قابل حمل خود قرار دارند. در صورت نارسایی جزئی، هر یک را می توان در عرض چند ثانیه جایگزین کرد. پیچ های فنری، امنیت قفل و کلید قفل ها، همگی به فراهم نمودن دسترسی آسان تر به ماژول ها کمک می کنند. انواع روش های پیکر بندی و نظارت، چه به صورت موضعی از طریق پنل صفحه کلید LCD و ابزارهای نهایی  RS-232C حالت متن، و یا از راه دور از طریق مدیریت GUI مبتنی بر جاوا، در دسترس هستند. تمام حالت های خطا، از جمله نارسایی ماژول و ولتاژ غیر طبیعی و درجه حرارت، فوراً گزارش می شوند. مدیر سیستم می تواند انتخاب کند که هنگامی که در محل سایت حضور ندارد از طریق شبکه پخ، SNMP،  ایمیل،  فکس، SMS، ICQ و MSN به او اطلاع رسانی شود. حتی ابزار اطلاع رسانی می تواند به طور اضافی بر روی دو دستگاه مختلف نصب شود تا از احتمال خرابی جزئی ساده در زمان خاموشی جلوگیری شود.

تکنولوژی های هوشمند اینفورترند:

سیستم عامب ما با بیش از ده سال تجربه در طراحی ذخیره سازی RAID، پروتکل  فوق العاده متراکم (فشرده) و انواع الگوریتم های غنی را برای مقابله با شرایط سخت اپلیکیشن های ذخیره سازی، عرضه می دارد. فن آوری ها برای پردازش I/O، اداره درایو و مدیریت سیستم هوشمند هستند.

IO Smart:

فن آوری های IO Smart  از توابع خاص و گزینه های پیکربندی تشکیل شده اند که مشخصات گوناگون I/O را به منظور پاسخگویی به نیازهای برنامه های کاربردی امروز، که به سرعت در حال افزایش است، کنترل می کنند؛ این توابع عبارتند از: اندازه مناسب نوار، روش تطبیقی در نوشتن، حالت های بهینه سازی، امنیت تضمین­شده I/O و چند رشته ای تنظیم شده خودکار، readahead پیشگویانه، طبقه بندی شده و یا نوشتن گروهی.

Drv Smart:

Drv Smart از الگوریتم های پیشگیرانه خطا تشکیل شده است که درستی داده ها را زمانی که شرایط مربوط به عیوب هارد دیسک رخ می دهد، تضمین می کند. مکانیزم Drv Smart نقص های جزئی را برطرف می کند، زمان واکنش را افزایش می دهد، زمان بیشتری برای آماده سازی یک بازسازی می دهد و در به حداقل رساندن تأثیر شدید عملکرد کمک می کند. توابع DrvSmart شامل مدیا اسکن و زمانبند دستورات (Task Scheduler)، یدک داغ، درایو رومینگ، اسمارت و کتابچه راهنمای کاربر و غیره می باشد.

Sys Smart:

Sys Smart، نظارت بر محوطه را با قابلیت های مدیریت سیستم عامل ترکیب می­کند تا احتمال سرعت پاین ناشی از عیوب سخت افزاری را به حداقل برساند. زیرسیستم های اینفورترند، با Sys Smart، در برابر شرایط عملیاتی شدید، هوشمندانه تر مدیریت و محافظت می شوند. توابع Sys Smart شامل مکانیسم های حفاظت از داده ها و نظارت بر ابزار های مختلف و روش ها همراه با مدیریت قدرتمند RAIDWatch می باشد.

  • دو کانال هاست SCSI-320؛ سرعت انتقال تا 320MBps در هر کانال
  • عملکرد پایان به پایان I/O پیکربندی RAID

خواندن متوالی: 328 MB/s

نوشتن متوالی: 229 MB/s

  • تک کنترل RAID عملکرد کامل آنرا فراهم می کند.
  • پورت های SCSI IN و OUT (داخلی و خارجی) قادر به اتصال چند دستگاه به یک گذرگاه SCSI
  • طراحی محفظه فشرده 1U rackmount  که با عمق کم -511mm(20.11inches) – فضای کمی را اشغال می کند.
  • پشتیبانی تا چهار SATA-II (3Gbps)، هارد دیسک های 3Gbps ؛ سازگاری برگشت پذیر با هارد دیسک های SATA-I
  • پشتیبانی SATA NCQ
  • اطلاع رسانی لحظه به لحظه وقایع از طریق روش های مختلف
  • عملکرد بالای تک کنترل RAID، قابلیت کامل و ویژگی های جامعی از RAID اینفورترند را فراهم می کند.
  • ابزار های جامع مدیریت و روش های اطلاع رسانی رویداد
  • راه حل ایده آل برای هاستینگ سرور، وب هاستینگ، ارتبذاطات از راه دور، نظارت (مانیتورینگ) CCTV، پشتیبان گیری (backup) دیسک به دیسک و غیره که در آن عمق فضای قفسه (rack) محدود است و بودجه سنجش کلیدی است.

رابط هاست به درایو

پیکربندی

ماژول

فاکتور فرم

SCSI   به  SATA

تک کنترل

A12U-G2421

2U rack-mount

کنترل RAID

  • آرایه های چندگانه قابل تنظیم با قطعات یدکی اختصاصی یا جهانی
  • پشتیبانی سطوح RAID: RAID0، 1(0+1)، 3، 5، 10 و NRAID
  • گسترش آنلاین از طریق:

– افزودن درایو های جدید

– کپی و جایگزین کردن درایو ها با درایوهایی با ظرفیت بالا

  • پس زمینه خودکار، اندازه قابل تنظیم نوار و سیاست نوشتن در هر آرایه را بازسازی می کند.
  • اداره هوشمند درایو:

– در حالت تخریب (آسیب دیدگی): برای ادامه بازسازی از بلوک های جبران ناپذیر می گذرد.

– در عملیات عادی: بازبینی و اصلاح بلوک داده ها

رابط هاست:

  • دو عدد SCSI-320  به واسطه چهار درگاه (پورت) VHDCI 68-pin SCSI؛ سازگاری برگشت پذیر SCSI-160
  • دستورات همزمان I/O
  • دستور صف بندی تا 256
  • اندازه متغیر نوار در هر درایو منطقی
  • تنظیم بهینه سازی برای I/O تصادفی یا متوالی

رابط درایو:

  • دوازده یا هشت جعبه درایو hot-swappable SATA-II (3Gbps)، که گام 1 اینچی، دیسک درایو های SATA-I و یا SATA-II 5/3 اینچی را جای می دهد.
  • پشتیبانی S.M.A.R.T. (هوشمند)  و NCQ
  • انتقال خودکار bad-sector
  • پهنای باند اختصاص داده شده به هر یک از درایو های متصل

اجزای سیستم:

  • یک محوطه فشرده 2U EonStor
  • یک ماژول کنترل RAID
  • یک ماژول 256MB DDR RAM DIMM (از پیش نصب شده بر روی ماژول کنترل)
  • دو واحد منبع انرژی اضافی، 350W، hot-swappable
  • سه (A12U) یا دو (A08U) ماژول خنک کننده اضافی تک فن، hot-swappable قابل اجرا در سرعت های بالا
  • دوازده یا هشت جعبه درایو های hot-swappable
  • دو دسته جلویی
  • واحد پشتیبان گیری (backup) اختیاری باتری

مدیریت:

  • کنترل پنل جلویی LCD برای Setup و پیکربندی
  • اترنت 10/100 BaseT برای مدیریت خارج از باند
  • یک پورت سریالی RS-232C برای دسترسی محلی به ابزار سیستم عامل جاسازی شده
  • مدیریت RAIDWatch GUI مبتنی بر جاوا:

– شبیه سازی نهایی VT-100 از طریق RS-232C

– دسترسی شبکه از راه دور از طریق پورت اترنت onboard

– مدیریت کراس پلت فرم از راه دور با SSL

– دسترسی خارج از باند از طریق اترنت

  • مدیریت متمرکز برای نظارت و اداره واحد های چندگانه RAID بر روی یک صفحه نمایش
  • پیکربندی مشتری برای اطلاع رسانی لحظه به لحظه رویداد از طریق ایمیل، فکس، شبکه پخش (LAN)، SNMP، MSN، ICQ، SMS و صفحه نمایش ابزار پیکربندی
  • پشتیبانی عامل SNMP:

– اطلاع رسانی SNMP از طریق پیامی با متن ساده (بدون نیاز به فایل MIB)

– پشتیبانی فایل SNMP V2.0MIB با دستورات گرفتن و قرار دادن

  • اندیکاتورهای هشدار onboard هنگامی که یکی ز ماژول های زیر از کار بیافتد به صدا در می آیند:

– ماژول کنترل RAID

– ماژول خنک کننده

– واحد منبع انرژی

– هارد دیسک

– ماژول BBU

  • اندیکاتورهای وضعیت ماژول LED:

– دو عدد در هر جعبه درایو

– دو عدد در هر ماژول کنترل

– یک عدد در هر واحد منبع انرژی

– یک عدد در هر ماژول BBU

– سه عدد در پنل LCD

– پنج عدد در هر ماژول کنترل RAID

– دو عدد در هر درگاه اترنت

اداره هوشمند درایو

اگر دو بلوک در دو درایو عضو یکک آرایه خراب شود، یکپارچگی داده های ذخیره شده را به خطر می اندازد. عملیات نوآورانه اداره هوشمند درایو اینفورترند، مدیا اسکن، داده ها را از بخش های آسیب دیده بازیابی می کند. مدیا اسکن، درایوهای کیفیت پایین را در هر دو حالت تخریب و در طی فرآیند بازسازی، اداره می کند. ویژگی های دیگر مدیریت درایو برای امنیت بیشتر داده ها شامل تنظیم مجدد هارد دیسک های هنگ شده، مدیریت تخریب منبع انرژی (power-failure) و اداره نامناسب درایو در طی گسترش درایو می باشد.

Task Scheduler (زمانبند دستورات)

Task Scheduler با مدیا اسکن به گونه ای ترکیب شده است که عمل اسکن می تواند برای شروع در زمانی مشخص برنامه ریزی و در فواصل قابل تنظیم تکرار شود. بدین گونه در این عملیات دست باز است. از جمله این برنامه ریزی می تواند طوری تعریف شود که هارد درایو های فردی، تمام درایوهای یک کلاس خاص، تمام درایوهای عضو یک درایو منطقی خاص و یا همه درایوهای عضو تمامی درایوهای منطقی را اداره کند.

ماژول منبع انرژی (Power)

ورودی:

100VAC در 6A، 240VAC در 3A با PFC (سوئیچینگ خودکار)

47~63 Hz

خروجی: (بیشترین خروجی: 350Watts)

25A max.                              +12.0V

25A max.                              +5.0V

20A max.                              +3.3V

ابعاد:

  • شاسی های بدون دسته:

446(W)×88(H)×490(D)mm

  • شاسی های دسته دار:

482(W)×88(H)×505(D)mm

  • بسته بندی:

381(H)×576(W)×772(D)mm

وزن سیستم:

  • وزن خالص: 23.5 Kg
  • وزن ناخالص: 25 Kg
