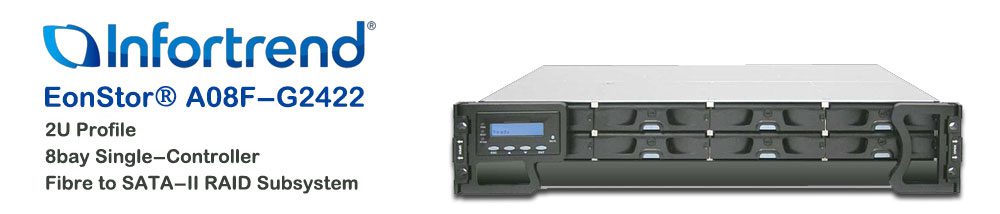

هاست ES A08F-G2422 :

مشخصات 2U، تک کنترل 8bay، فایبر به زیرسیستم SATA-II RAID

EonStor A08F-G2422 و A12F-G2422، کارایی بالا، قابلیت اطمینان و مقیاس پذیری رابط های هاست FC-4G را با هزینه کم و مزایای ظرفیت بالای فن آوری دیسک (درایو) 3Gbps SATA، ترکیب می کند. زیر سیستم های جدید روند صنعتی را به سمت ظرفیت بیشتر ذخیره سازی و استفاده از مسیرهای پرسرعت ذخیره سازی داده، هدایت می کنند که این ویژگی سبب شد ه این زیرسیستم ها برای کاربردهای با پهنای باند بالا، مانند محاسبات با کارایی بالا، تصویر برداری پزشکی و جریان تصویری، ایده آل باشند.

ASIC266 سفارشی دو ساختار PCI-X و کانال های هاست FC-4G، ES A08F-G2422 و ES A12F-G2422، با به کار گیری شهرت اینفورترند، سرعت عملکرد شبکه ذخیره سازی را مضاعف می کند و در عین حال سازگاری وارونه با سیستم های 1GB و 2GB را حفظ می کند. این ورود به سطح و زیرسیستم های با SAN آماده، قابلیت های دسته کردن را برای DAS، FC SAN را ارائه می دهد و برنامه های ذخیره سازی سرور دسته شده¬ مستلزم پهنای باند اختصاصی می باشد و به خوبی برای تصویر برداری و بایگانی یا ذخیره سازی ثانویه در سازمان های بزرگ مناسب است.

قابلیت اطمینان:

زیر سیستم ها یک لیست کامل از سطوح پیکربندی RAID را در اشکال درایوهای استدلالی، حجم ها و پارتیشن های منطقی، پشتیبانی می کنند. پیکربندی های چندگانه RAID می توانند در درون یک محفظه در کنار هم و هر کدام با خط مشی متمایز در نوشتن، اندازه نوار و حالت های بهینه سازی خود وجود داشته باشند.
بازسازی بسیار جدید و مکانیسم های متعدد اصلاح خطا، بالاترین استاندارد محافظت از RAID را تضمین می کند. توزیع این داده ها در بسیاری از طرح های پیشگیری هوشمند خطا گنجانده شده است. از حافظه ECC، کپی (نگارش) مختلف، بازشناسی و بازیابی برابری، به روز رسانی تراک ها، اسکن مدیا، پشتیبان گیری (backup) از تولیدات، داده های شما را به دقت در برابر فاکتورهایی که ممکن است باعث ایجاد داده های متناقض باشد بررسی می نماید.
به عنوان مثال، زیرسیستم قادر به مدیریت آرایه های ذخیره سازی با الگوریتم های مهار خطا می باشد. اگر یک جزء حیاتی آسیب ببیند، به عنوان مثال یک ماژول باتری، زیر سیستم به طور خودکار ذخیره آنرا از کار می اندازد و بازنویسی می نماید و فرض را بر حالت محافظه کارانه نگارش می گذارد.
الگوریتم ها مانند ضمانت هایی هستند که داده ها به طور مطمئنی مدیریت می شوند و تمام عوامل خطرساز همواره با دقت بررسی می شوند.

دسترسی:

زیرسیستم های A08F و A12F با فن آوری های زمینه سخت(field-hardened) مجهز شده اند که حفاظت از داده ها و مدیریت متمرکز و ساده را تضمین می کند. زیرسیستم ها توسط سیستم عامل با فن آوری های پیچیده RAID و طرح های اجزای اضافی اداره می شوند. برای اطمنان از سطح بالایی از در دسترس بودن سیستم، اجزای حیاتی از قبیل هاد دیسک ها، منابع تغذیه، و فن های خنک کننده، همگی اضافی و قابل تعویض در حالت روشن (hot-swappable) می باشند.
ماژول ها با سیگنال اصلی مسیر PCB از طریق بورد به بورد یا از طریق اتصالات رابط خاص برای از بین بردن نقطه خرابی یکپارچه شده اند.

قابلیت مدیریت:

تمام ماژول های مهم، از جمله هارد دیسک ها، منابع تغذیه، ماژول های باتری و فن¬های خنک کننده، در محفظه های قابل حمل خود قرار دارند. در صورت نارسایی جزئی، هریک را می توان در عرض چند ثانیه جایگزین کرد. انواع روش های پیکربندی و نظارت، چه به صورت موضعی از طریق پنل صفحه کلید ال سی دی و ابزار نهایی RS-232C حالت متن، و چه به صورت از راه دور از طریق مدیریت GUI مبتنی بر جاوا، در دسترس هستند. تمام حالت های خطا، از جمله نارسایی ماژول و ولتاژ غیر طبیعی و درجه حرارت، فوراً گزارش می شوند.

فن آوری های هوشمند اینفورترند:

سیستم عامل ما، با بیش از ده سال تجربه در طراحی ذخیره سازی RAID، پروتکل فوق العاده متراکم و انواع الگوریتم های غنی را برای مقابله با شرایط سخت برنامه¬های ذخیره سازی، عرضه می دارد. فن آوری ها برای پردازش I/O، اداره درایو و مدیریت سیستم، هوشمند هستند.

IO Smart:

فن آوری های IO Smart از توابع خاص و گزینه های پیکربندی تشکیل شده اند که مشخصات گوناگون I/O را به منظور پاسخگویی به نیازهای برنامه های کاربردی امروز، که به سرعت در حال افزایش است، کنترل می کنند؛ این توابع عبارتند از: اندازه مناسب نوار، روش تطبیقی در نوشتن، حالت های بهینه سازی، امنیت تضمین¬شده I/O و چند رشته ای تنظیم شده خودکار، readahead پیشگویانه، طبقه بندی شده و یا نوشتن گروهی.

Drv Smart:

Drv Smart از الگوریتم های پیشگیرانه خطا تشکیل شده است که درستی داده ها را زمانی که شرایط مربوط به عیوب هارد دیسک رخ می دهد، تضمین می کند. مکانیزم Drv Smart نقص های جزئی را برطرف می کند، زمان واکنش را افزایش می دهد، زمان بیشتری برای آماده سازی یک بازسازی می دهد و در به حداقل رساندن تأثیر شدید عملکرد کمک می کند. توابع DrvSmart شامل مدیا اسکن و زمانبند دستورات (Task Scheduler)، یدک داغ، درایو رومینگ، اسمارت و کتابچه راهنمای کاربر و غیره می باشد.

Sys Smart:

Sys Smart، نظارت بر محوطه را با قابلیت های مدیریت سیستم عامل ترکیب می¬کند تا احتمال سرعت پاین ناشی از عیوب سخت افزاری را به حداقل برساند. زیرسیستم های اینفورترند، با Sys Smart، در برابر شرایط عملیاتی شدید، هوشمندانه تر مدیریت و محافظت می شوند. توابع Sys Smart شامل مکانیسم های حفاظت از داده ها و نظارت بر ابزار های مختلف و روش ها همراه با مدیریت قدرتمند RAIDWatch می باشد.

  • دو کانال هاست FC-4G؛ سرعت انتقال تا 400MBps  در کانال
  • عملکرد پایان به پایان I/O پیکربندی RAID5

– خواندن متوالی: 545MB/sec

– نوشتن متوالی: 345MB/sec

  • تک کنترل RAID قابلیت کامل RAID را ارائه می دهد.
  • برای استفاده از 3Gbps روی هارد دیسک SATA-II طراحی شده است؛ سازگاری برگشت پذیر با هارد دیسک SATA-I
  • تراکم بالای شاسی 2U، توانایی ذخیره سازی را تا 8TB یا 12TB میسر می سازد.
  • سرعت مضاعف فن های خنک کننده، سر و صدای سیسمت و مصرف انرژی را کاهش می دهد.
  • پشتیبانی SATA NCQ (Native Command Queuing)
  • حافظه کش DDR تا 1GB
  • RoHS سازگار

رابط هاست به درایو

پیکربندی

مدل

فاکتور فرم

FC به SATA

تک کنترل

ES A08F-G2422

2U rack-mount

FC به SATA

تک کنترل

ES A12F-G2422

2U rack-mount

مشخصات:

کنترل RAID

  • آرایه های چندگانه قابل تنظیم با قطعات یدکی جهانی یا اختصاصی.
  • قطعات یدکی اختصاصی، محوطه خاص یا جهانی.
  • سطوح RAID: RAID0، 1(0+1)، 3، 5، 6، 10، 30، 50، 60 و NRAID
  • توسعه و گسترش آنلاین از طریق:

– اضافه کردن درایوهای جدید

– کپی یا جا به جایی درایو ها با درایوهایی با ظرفیت بیشتر.

  • پس زمینه (بک گراند) خودکار، اندازه نوار قابل تنظیم و بازسازی شیوه نوشتن در آرایه ها.
  • اداره هوشمند درایو:

– حالت تخریب: برای ادامه بازسازی از بلوک های جبران ناپذیر می گذرد.

– عادی: بازبینی و اصلاح بلوک داده ها

رابط هاست:

  • دو FC-4G مابین دو درگاه (پورت) هاست SFP
  • اندازه متغیر نوار در هر درایو منطقی
  • دستورات همزمان I/O
  • دستور صف بندی تا 256
  • تنظیم بهینه سازی برای I/O تصادفی یا متوالی

رابط درایو:

  • دوازده یا هشت SATA-II 3 گیگابایت، جعبه های درایو قابل تعویض در حالت روشن (hot-swappable) که گام 1 اینچی، دیسک درایوهای SATA-I 5/3 اینچی و یا SATA-II (3Gbps) را جای می دهد.
  • انتقال خودکار bad –sector
  • پهنای باند اختصاص داده شده به هر یک از درایو های متصل

اجزای سیستم:

  • محوطه افزایش یافته 2U EonStor
  • یک ماژول کنترل RAID
  • یک ماژول 256MB DDR RAM DIMM (از پیش نصب شده بر روی ماژول کنترل)
  • دو واحد اضافی تولید انرژی 350W، hot-swappable
  • سه (A12F) یا دو (A08F)، ماژول های تک فن خنک کننده اضافی، hot-swappable که در سرعت های بالا/ پایین در حال اجراست.
  • دوازده یا هشت جعبه درایو hot-swappable
  • دو دسته جلویی
  • واحد اختیاری بک آپ باتری

مدیریت:

  • کنترل پنل جلویی ال سی دی (LCD) برای راه اندازی و پیکربندی 10/100 baseT Ethernet به منظور مدیریت خارج از باند. یک سریال پورت RS-232C برای دسترسی محلی به ابزار سیستم عامل جاسازی شده مدیر RAIDWatch GUI مبتنی بر جاوا:
  • شبیه سازی نهایی VT-100 از طریق RS-232C
  • دسترسی به شبکه راه دور از طریق درگاه Ethernet
  • کراس پلت فرم (Cross-platform)، مدیریت از راه دور با SSL
  • دسترسی خارج از باند از طریق اترنت (Ethernet)
  • نرم افزار SANWatch مبتنی بر جاوا:

– رابط گرافیکی کاربر

– مدیریت محلی/ از راه دور؛ داخل یا خارج از باند از طریق TCP/IP

– مدیریت متمرکز برای نظارت و مدیریت واحدهای چندگانه RAID در یک صفحه

– لینک ایمن بالای SSL

  • مدیریت متمرکز برای نظارت و مدیریت واحدهای چندگانه RAID در یک صفحه.
  • ترتیب مشتری برای اطلاع رسانی لحظه به لحظه از طریق ایمیل، فکس، شبکه پخش، SNMP traps، ام اس ان مسنجر، پیام های کوتاه اس ام اس و صفحه نمایش پیکربندی ابزار.

فن آوری های هوشمند اینفورترند

IOSmart:

  • درایوهای منطقی چندگانه موجود، حجم و پارتیشن های منطقی
  • دسترسی فوری RAID از طریق پس زمینه اولیه
  • چند مسیر متعادل کننده بارگیری (load)
  • بهینه سازی جریان I/O از طریق I/O های ممتاز
  • روش تطبیقی در نوشتن و امنیت تضمین شده I/O
  • سوئیچ هوشمند بین حالت های ذخیره
  • جریان غیر متناوب داده ها برای برنامه های کاربردی پهنای باند جهت دار

SysSmart

  • عملیات رهانیدن از عارضه: سرعت فن را افزایش می دهد و روش ذخیره سازی محطاطانه را اتخاذ می کند.
  • نظارت لحظه به لحظه بر وضعیت اجزاء، ولتاژ و درجه حرارت.
  • روش های مختلف برای ذخیره/ بازیابی مشخصات پیکربندی و رویدادهای سیستم
  • پیشگویی و آگاه سازی عمر باتری

اندیکاتور ها:

  • هشدارهای Onboard
  • اندیکاتور های وضعیت ماژول LED:
  • نظارت بر ماژول از طریق گذرگاه 12C
  • اطلاع رسانی رویدادها از طریق ایمیل، فکس، شبکه پخش، SNMP traps، ام اس ان مسنجر، SMS.
  • نظارت لحظه به لحظه از طریق مدیر RAIDWatch

فیزیکی/ الکتریکی

اندیکاتور ها:

  • چهار درگاه (پورت) VHDCI SCSI (برای هاست)
  • دو درگاه COM برای ترمینال RS-232C و پشتیبانی UPS
  • یک درگاه 10/100 BaseT Ethernet

اداره هوشمند درایو

اگر دو بلوک در دو درایو عضو یکک آرایه خراب شود، یکپارچگی داده های ذخیره شده را به خطر می اندازد. عملیات نوآورانه اداره هوشمند درایو اینفورترند، مدیا اسکن، داده ها را از بخش های آسیب دیده بازیابی می کند. مدیا اسکن، درایوهای کیفیت پایین را در هر دو حالت تخریب و در طی فرآیند بازسازی، اداره می کند. ویژگی های دیگر مدیریت درایو برای امنیت بیشتر داده ها شامل تنظیم مجدد هارد دیسک های هنگ شده، مدیریت تخریب منبع انرژی (power-failure) و اداره نامناسب درایو در طی گسترش درایو می باشد.

Task Scheduler (زمانبند دستورات)

Task Scheduler با مدیا اسکن به گونه ای ترکیب شده است که عمل اسکن می تواند برای شروع در زمانی مشخص برنامه ریزی و در فواصل قابل تنظیم تکرار شود. بدین گونه در این عملیات دست باز است. از جمله این برنامه ریزی می تواند طوری تعریف شود که هارد درایو های فردی، تمام درایوهای یک کلاس خاص، تمام درایوهای عضو یک درایو منطقی خاص و یا همه درایوهای عضو تمامی درایوهای منطقی را اداره کند.

ماژول منبع انرژی (Power)

ورودی:

100VAC در 6A، 240VAC در 3A با PFC (سوئیچینگ خودکار)

47~63 Hz

خروجی: (بیشترین خروجی: 350Watts)

25A max.                              +12.0V

25A max.                              +5.0V

20A max.                              +3.3V

ماژول خنک کننده:

ماژول های خنک کننده تک فن: سه (A12F) یا دو (A08F)

مشخصات محیطی

درجه حرارت عملیاتی: 0° تا 45°C

درجه حرارت غیر عملیاتی: -40° تا 60°C

رطوبت نسبی: 5 ~ 95% (غیر متراکم)

ارتفاع عملیاتی: عملیاتی: 0 ~ 12,000 ft

                    غیر عملیاتی: 0 ~ 40,000 ft

ابعاد:

  • شاسی های بدون دسته: 446(W)×88(H)×490(D)mm
  • شاسی های دسته دار: 482(W)×88(H)×505(D)mm
  • بسته بندی: 381H×567W×772D mm

وزن سیستم:

  • وزن خالص: 23.5 Kg
  • وزن ناخالص: 25 Kg
