A16E، توسط زیرساخت شبکه TCP/IP موجود و به وسیله کپسول سازی داده ها در پروتکل ISCI دسته بندی و کلاس گذاری شده است.

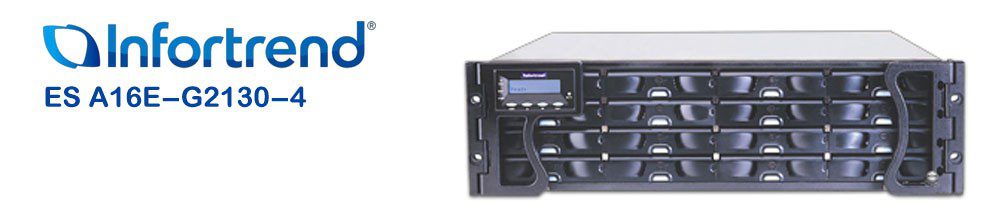

هاست ES A16E-G2130-4



A16E همراه با چهار درگاه (پورت) داده GbE و تمام توابع استاندارد RAID اینفورترند عرضه می شود.

A16E-G2130-4، انعطاف پذیری، مدیریت آسان و سادگی پیکربندی را، در حالی که بالاترین امنیت و حفاظت را برای داده های ارزشمند شما تضمین می کند، ارائه می دهد.

زیرسیستم A16E-G2130-4 یک نسخه پر قدرت از سری های iSCSI اینفورترند با سخت افزار RAID6 (توسط جدیدترین ASIC400)، سخت افزار سازگار RoHS و پهنای باند داخلی 1GB بیشتر از EonStor قبلی، می باشد. iSCSI RAID، با پهنای باند فراوان و قدرت محاسباتی، و با 4 درگاه (پورت) هاست عرضه می گردد و قادر به برآورده کردن درخواست های اضافی برای فضای ذخیره سازی، با عملکرد سطح بلوک و با محافظت بی نظیر RAID5 و RAID6 می باشد.

A16E، با هدایت کردن روند ذخیره سازی هوشمند RAID، ادغام یکپارچه ای ست از فن آوری های نوآورانه RAID اینفورترند با پروتکل های iSCSI که بلوک های داده را فشرده می کند و آن ها را بر روی زیرساخت های پیچیده اترنت می برد. زیرسیستم، با نرم افزار پیچیده چند مسیره EonPathTM و الگوریتمهای توازن بار، به راحتی به محیط هایی که نیازمند یک مخزن مطمئن ذخیره سازی است، می پیوندد. زیرسیستم برای برنامه های کاربردی مختلف طراحی گردیده است که آن را به یک افزوننده سریع به نیازهای دپارتمان، انبار داده ها، دیتابیس و یا به عنوان یک ذخیره سازی ثانویه در کنار شبکه وسیع ذخیره سازی، تبدیل کرده است.

قابلیت اطمینان هاست ES A16E-G2130-4:

زیرسیستم های RAID اینفورترند به خاطر یک لیست کامل از گزینه های پیکربندی RAID در دوره های سطوح RAID، پارامترهای عملکرد و مدیریت فعال خطا مشهور شده است. یک آرایه پیکربندی شده RAID نه تنها به وسیله افزونگی درایو محافظت می گردد، بلکه طیف غنی ویژگی های حفاظت از محدوده بازیابی خطای مدیا تا مدیریت قطعات معیوب نیز می باشد. درایوهای چندگانه EonPath درحال حاضر برای سرورهای برنماه ویندوز در حال اجرا، سولاریس یا سیستم عامل لینوکس(Linux)، در دسترس هستند.

EonPath تابع چند مسیرنه IO را با شناختن و مدیریت مسیرهای مقاوم در برابر خطا تا یک ظرفیت منحصر به فرد RAID، فراهم می کند. قابلیت اطمینان بیشتر از طریق مکانیزم failover مسیر، هنگام خرابی اجزای کابل کشی به دست می آید. EonPath الگوریتم های توازن بار (Loadbalancing)، که به سرعت بخشیدن به توان عملیاتی در سراسر لینک های ذخیره سازی هاست داده ها کمک می کند، را نیز ارائه می دهد.

دسترسی:

در طول دهه، هسته پیچیده سیستم عامل ما، یک میلیون آرایه RAID را در سرتاسر جهان، در برنامه های متعدد و محیط های خشن، اجرا می کند. برای اطمینان از سطح بالایی از دسترسی سیستم، اجزای مهم از قبیل منابع تغذیه و فن های خنک کننده، به صورت جفت های اضافی پیکربندی شده اند. ماژول ها، از طریق بورد به بورد یا اتصالات رابط مخصوص، با سیگنال اصلی مسیر PCB و به منظور از بین بردن نقطه خرابی یکپارچه شده اند.

یک مدیر، به کمک نرم افزار مدیریت GUI، و از طریق یک کنسول موضعی (محلی) و یا از راه دور، همواره از وضعیت تمام اجزاء آگاه است.

قابلیت مدیریت:

تمام ماژول های مهم، از جمله هارد دیسک ها، منابع تغذیه، ماژول های باتری و فن های خنک کننده، در محفظه های قابل حمل خود قرار دارند. در صورت نارسائی جزئی، هر یک را می توان در عرض چند ثانیه جایگزین کرد. تمام روش های پیکربندی و نظارت، چه به صورت موضعی از طری پنل صفحه کلید LCD، شبیه ساز نهایی حالت text و چه به صورت از راه دور از طریق SANWatch مبتنی بر مرورگر و یا مبتنی بر جاوا، در دسترس هستند. تمام حالت های خطا، از جمله نارسایی و خرابی ماژول ها و ولتاژ غیرطبیعی و درجه حرارت، فوراً گزارش می شوند.

[tabs slidertype=”top tabs” fx=”fade”] [tabcontainer] [tabtext]مرور[/tabtext] [tabtext]مشخصات[/tabtext]  [/tabcontainer] [tabcontent] [tab]

  • سازگار با IETF iSCSI
  • iSCSI Gigabit(Gb) Ethernet به زیرسیستم RAID SATA-II (3Gbps)
  • چهار درگاه (پورت) هاست GbE به علاوه یک درگاه اترنت سریع برای مدیریت
  • درایور چندگانه (چند مسیره) EonPathTM
  • پشتیبانی دسترسی به هاست تا 32
  • توازن بار هوشمند؛ داخلی و بین لینک های هاست
  • موتور سخت افزار RAID6 XOR به وسیله چیپ ست های اختصاصی ASIC400
  • کنترل بر دسترسی در سراسر IQN و CHAP دو طرفه.
  • RAIDWatch GUI جامع مبتنی بر مرورگر
  • پشتیبانی SATA S.M.A.R.T. و NCQ
  • شانزده bays درایو 3Gb  SATA-II
  • سازگاری برگشت پذیر با SATA-I
  • ابزارهای مدیریت جامع و روش های اطلاع رسانی
  • پشتیبانی از اجزای آغازگر با استاندارد IETF iSCSI (RFC 3720)

رابط هاست به درایو

پیکربندی

مدل

فاکتور فرم

iSCSI به SATA-II (3Gbps)

واحد

A16E-G2130-4

3U rack-mount

 [/tab][tab]

کنترل RAID

  • محاسبات برابری سخت افزار RAID
  • پشتیبانی RAID0، 1(0+1)، 3، 5، 6، 10، 30، 50، 60 و NRAID
  • اندازه قابل تنظیم نوار و خط مشی نوشتن در آرایه
  • قطعات یدیکی اختصاصی، جهانی و با محفظه مخصوص.
  • اداره هوشمند درایو:

– در حالت تخریب (آسیب دیدگی): برای ادامه بازسازی از بلوک های جبران ناپذیر می گذرد.

– در عملیات عادی: بازبینی و اصلاح بلوک داده ها

  • حافظه کش DDR تا 2GB

رابط هاست:

  • چهار اترنت 1Gbps
  • پشتیبانی Jumbo Frame
  • دستورات همزمان I/O
  • دستور صف بندی تا 256

رابط درایو:

  • شانزده SATA-II (3Gbps)، جعبه های درایو hot-swappable (قابل تعویض در حالت روشن)
  • تظبیق گام 1 اینچی، هارد دیسک های SATA-II (3Gbps) یا SATA-I 5/3 اینچی
  • پشتیبانی S.M.A.R.T. و NCQ
  • انتقال خودکار bad- sector
  • پهنای باند اختصاص داده شده به هر یک از درایو های متصل

اجزای سیستم:

  • محفظه 3U با مأموریتی سنگین
  •  یک RAID و ماژول کنترل مدیریت I/O
  • یک ماژول 512MB DDR RAM DIMM (به طور پیش فرض، پشتیبانی سایز تا 2GB)
  • دو واحد منبع انرژی اضافی 530W، hot-swappable
  • دو ماژول خنک کننده اضافی با دو برابر سرعت
  • شانزده جعبه درایو hot-swappable
  • دو دسته بازویی
  • واحد اختیاری بک آپ باتری، Li-Ion ، با پیش بینی هوشمند عمر باتری

مدیریت:

  • درگاه سریالی COM1 برای دسترسی محلی به ابزار سیستم عامل جاسازی شده
  • COM2 برای اتصال UPS
  • نظارت بر سیستم GUI، از راه دور و SSH از طریق اترنت
  • نرم افزار SANWatch مبتنی بر جاوا
  • وسیع ترین طیف از روش های اطلاع رسانی از جمله ایمیل، شبکه پخش، فکس، SNMP، SMS و MSN
  • پنل صفحه کلید LCD به تمام گزینه های پیکربندی
  • ورود به سیستم رویداد در فضای محفوظ؛ ورود به سیستم فعالیت مدیر.
  • اندیکاتور های وضعیت ماژول LED:
  • دو عدد در هر جعبه درایو
  • هفت عدد در هر ماژول کنترل
  • یک عدد در هر واحد منبع انرژی
  • یک عدد در هر ماژول BBU (Battery Backup Unit)
  • دو عدد در هر ماژول خنک کننده
  • هشدار خرابی ماژول از طریق گذرگاه 1 2 C

رابط ها:

  • ·         چهار درگاه (پورت) RJ-45 برای شبکه های اترنت Cat5e
  • ·         یک درگاه مدیریت سریع اترنت
  • ·         دو درگاه سریالی COM (38400,n,8,1)

ماژول منبع تغذیه:

دو منبع تغذیه اضافی hot-swappable با PFC

ورودی:

100VAC در 9A، 240VAC در 4.5A 530W با PCF  (سوئیچینگ خودکار)

47 تا 63Hz

خروجی: (بیشترین خروجی: 530Watts)

30A max.                   +12.0V

32A max.                   +5.0V

30A max.                   +3.3V

ماژول خنک کننده:

دو ماژول خنک کننده با دو فن اضافی

حداکثر جریان هوا: سرعت پایین: 90 CFM

                              سرعت بالا: 70 CFM

مشخصات زیست محیطی:

درجه حرارت:

دمای عملیاتی: 0° تا 45°C (35°C اگر باتری در حال بکارگیری باشد)

دمای غیرعملیاتی: -40° تا 60°C

رطوبت نسبی: 5  تا 95% ، غیر متراکم

ارتفاع عملیاتی: عملیاتی: 0 تا 12,000ft

                     غیر عملیاتی: 0  تا 40,000ft

ابعاد:

  • شاسی های بدون دسته:

445(W)×130(H)×488.2(D)mm(17.5×5.1×19.2 inches)

  • شاسی های دسته دار:

482.6(W)×131(H)×504.3(D)mm(19×5.2×19.9 inches)

  • بسته بندی:

423(H)×567(W)×772(D)mm(16.7×22.3×30.4 inches)

وزن سیستم:

  • وزن خالص: 28.5Kg
  • وزن ناخالص:  32Kg (بدون درایوها)

 [/tab] [/tabcontent] [/tabs]
