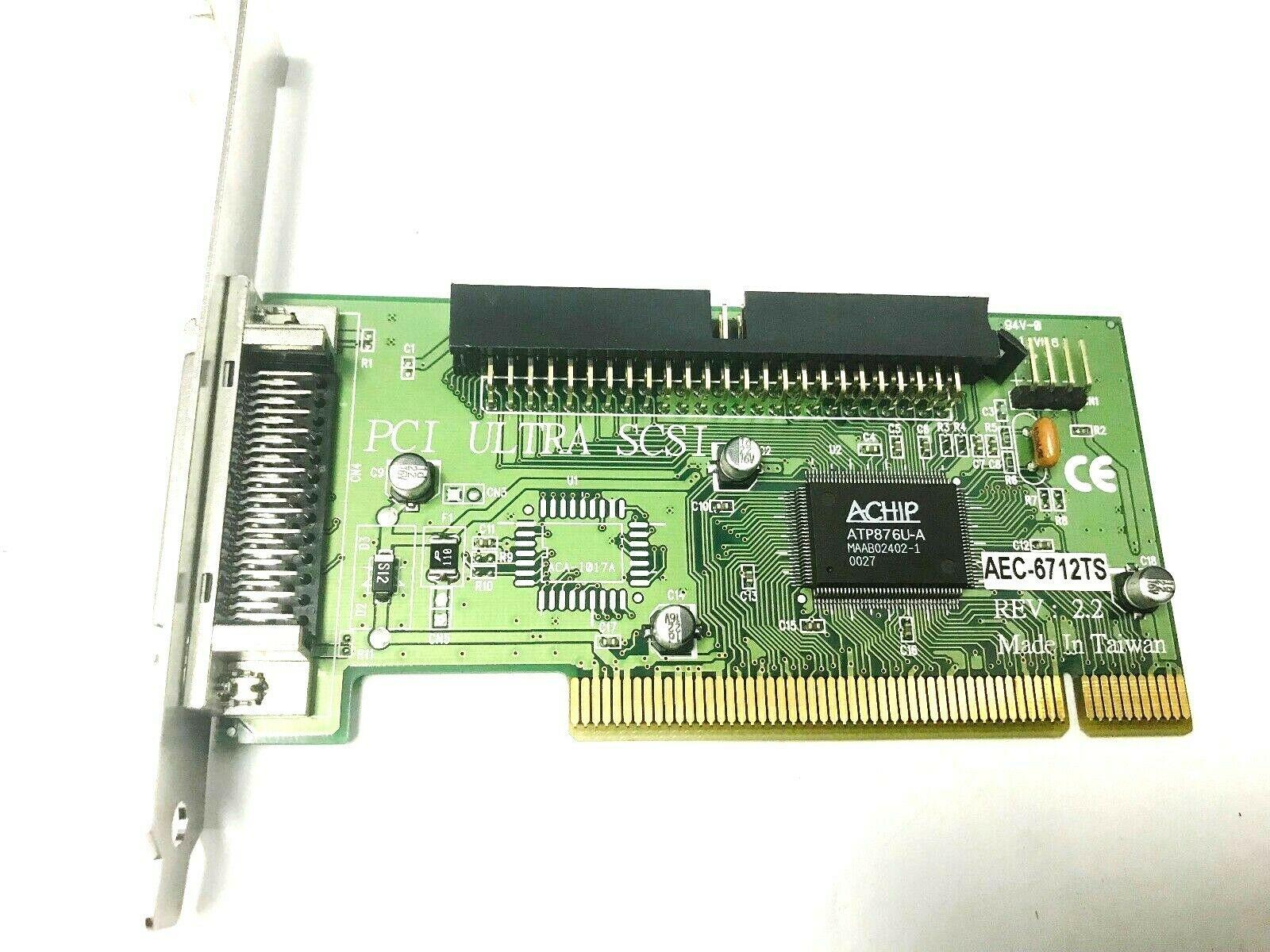

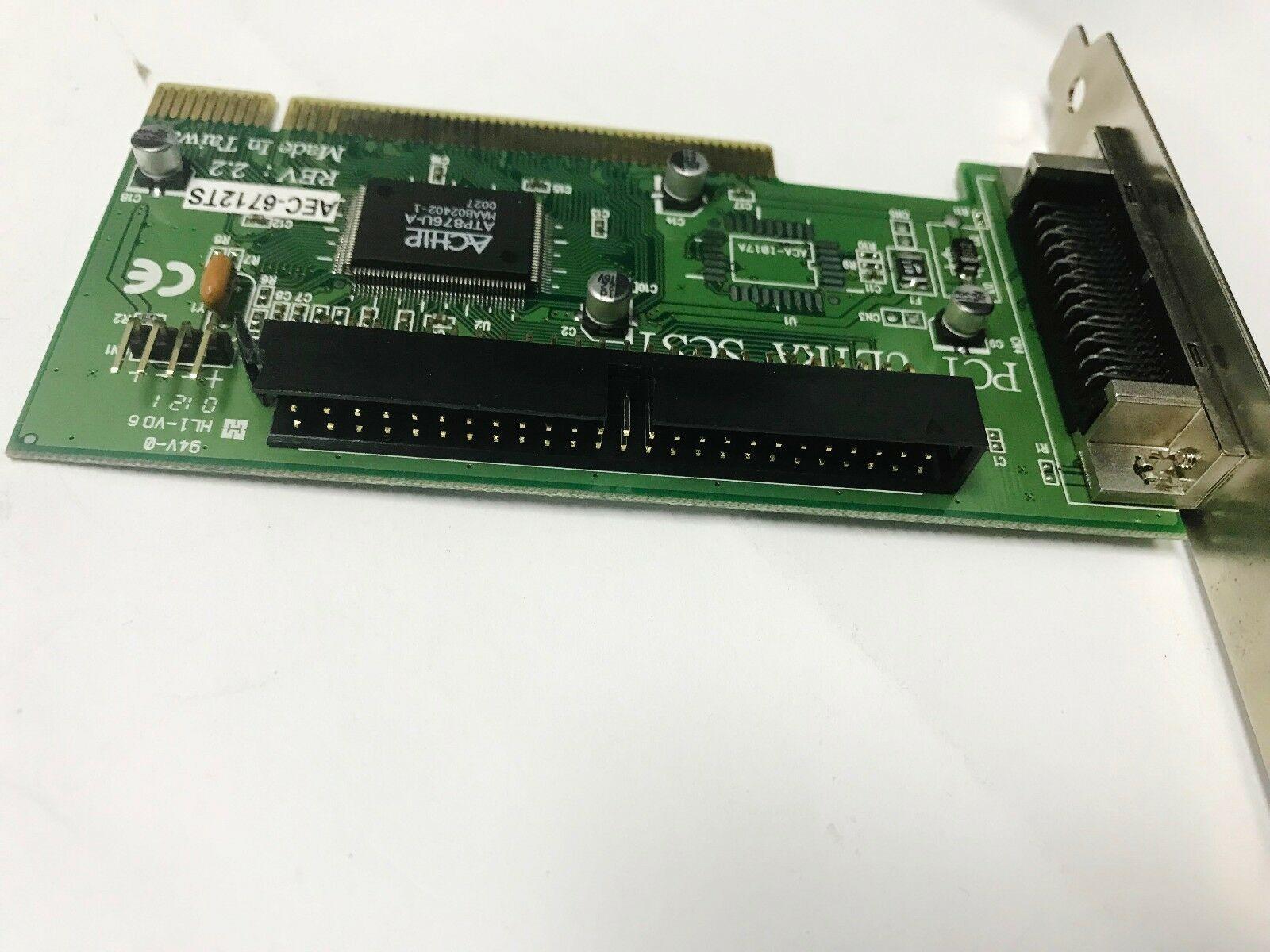

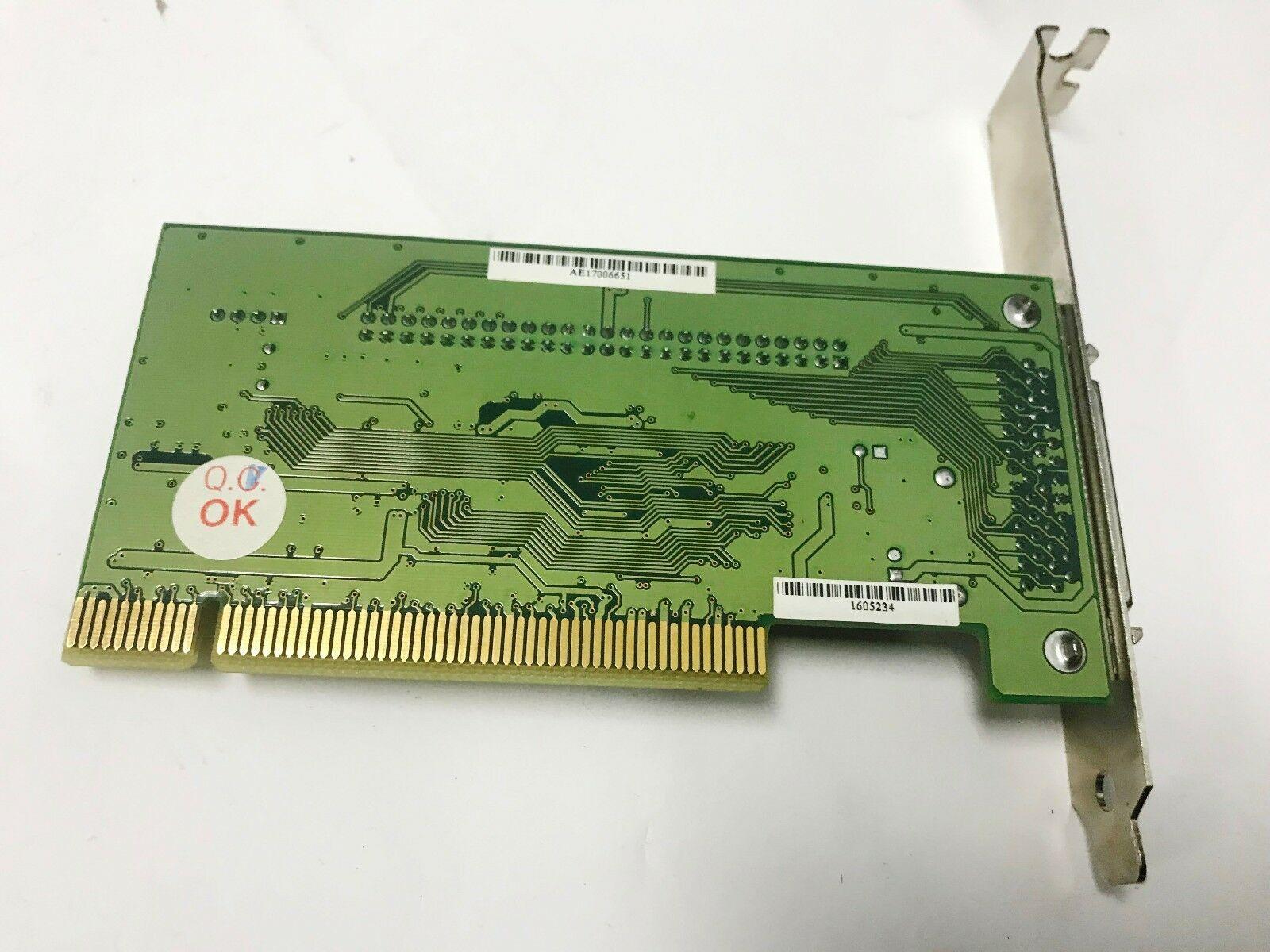

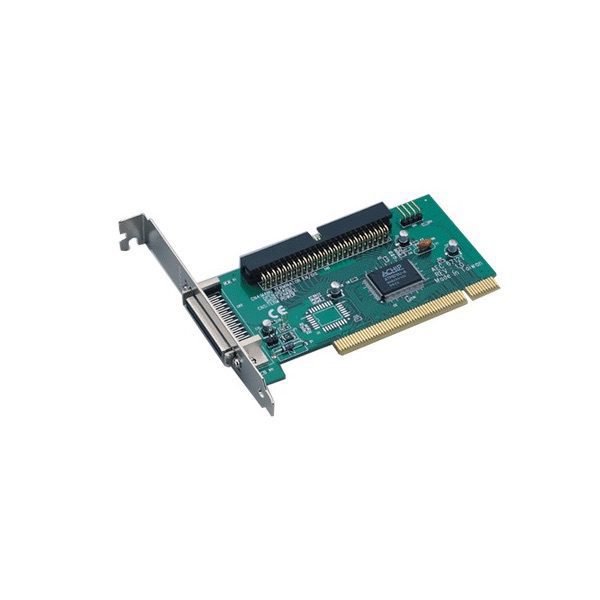

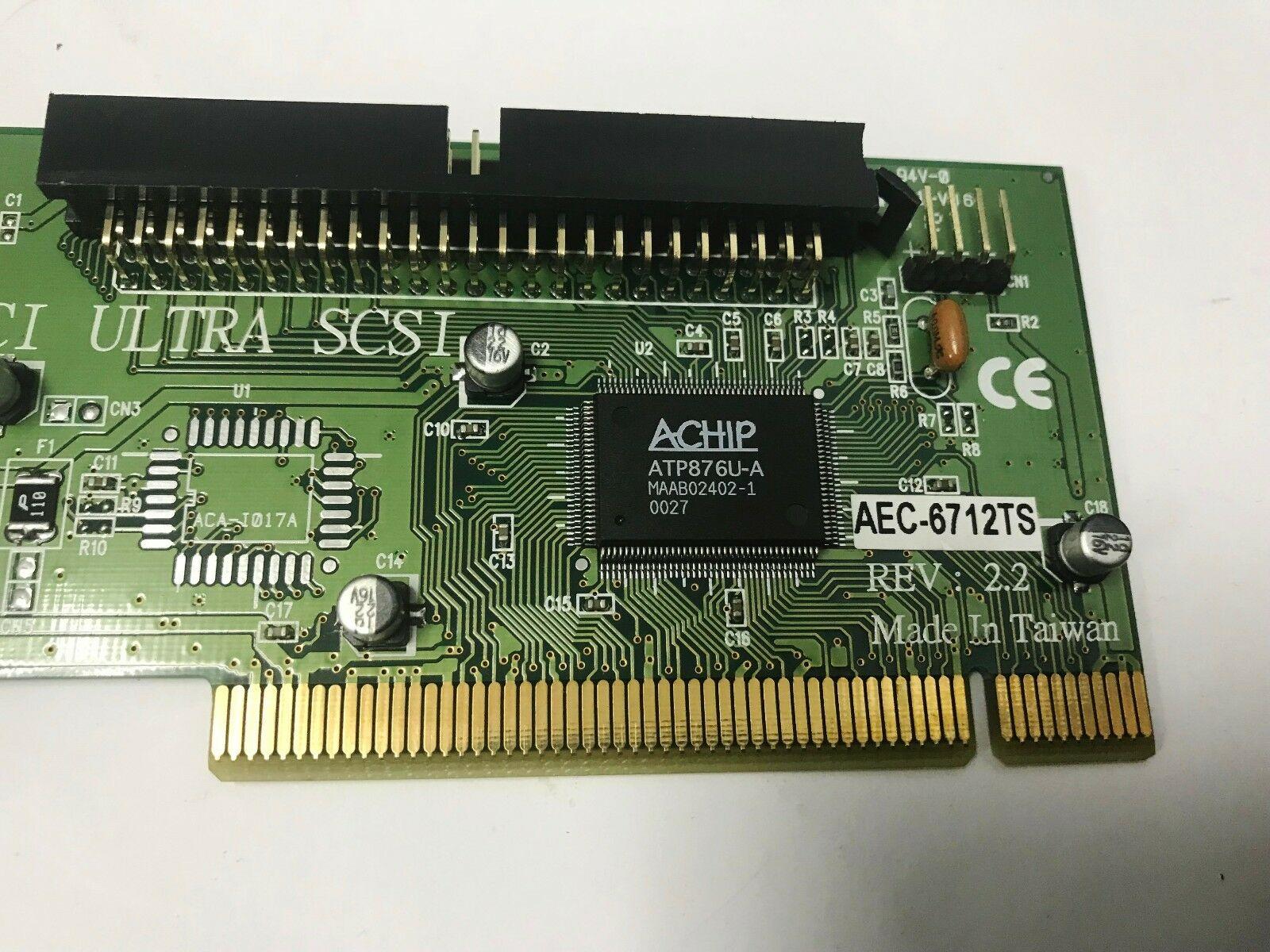

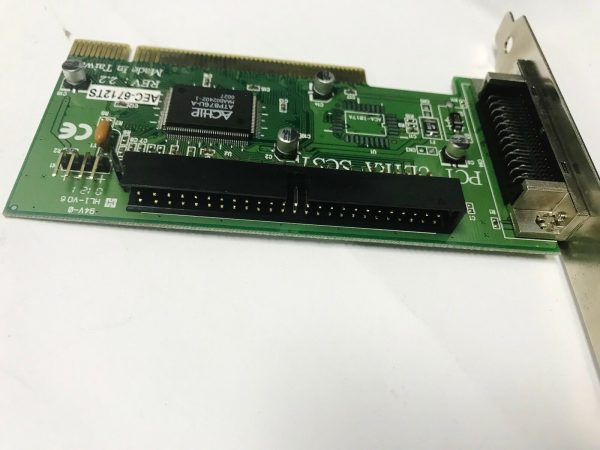

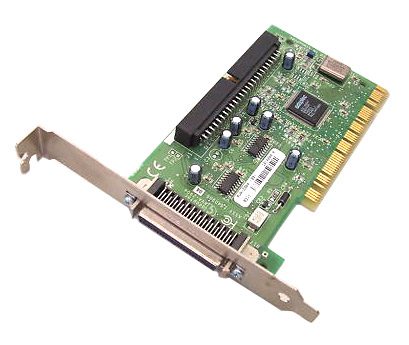

کارت اسکازی ۵۰ پین Acard

کارت اسکازی ۵۰ پین Acard جهت اتصال دستگاه های سی دی رایترهای اسکازی و یا tape drive ها به صورت اینترنال و اکسترنال مورد استفاده قرار می گیرد.

کارت اسکازی چیست:

کارت SCSI یک برد الکترونیکی است که از آن برای اتصال درایوهایی استفاده می‌شود که کابل داده آنها از نوع SCSI می‌باشد. با نصب این کارت روی یک سیستم دیگر محدودیتی که درگاه IDE دارد را نداریم. زیرا به هر درگاه IDE ، میتوان حداکثر تا دو درایو متصل نمود ولی درگاه SCSI چنین محدودیتی ندارد. یک درگاه SCSI مشابه با یک درگاه IDE است با این تفاوت که 50 پین یا ۶۸ پین است و سرعت بالاتری نسبت به درگاه IDE دارد. این کارت معمولاً دارای یک درگاه SCSI روی برد الکترونیکی خود است و می‌توان کابل SCSI را به آن وصل نمود.

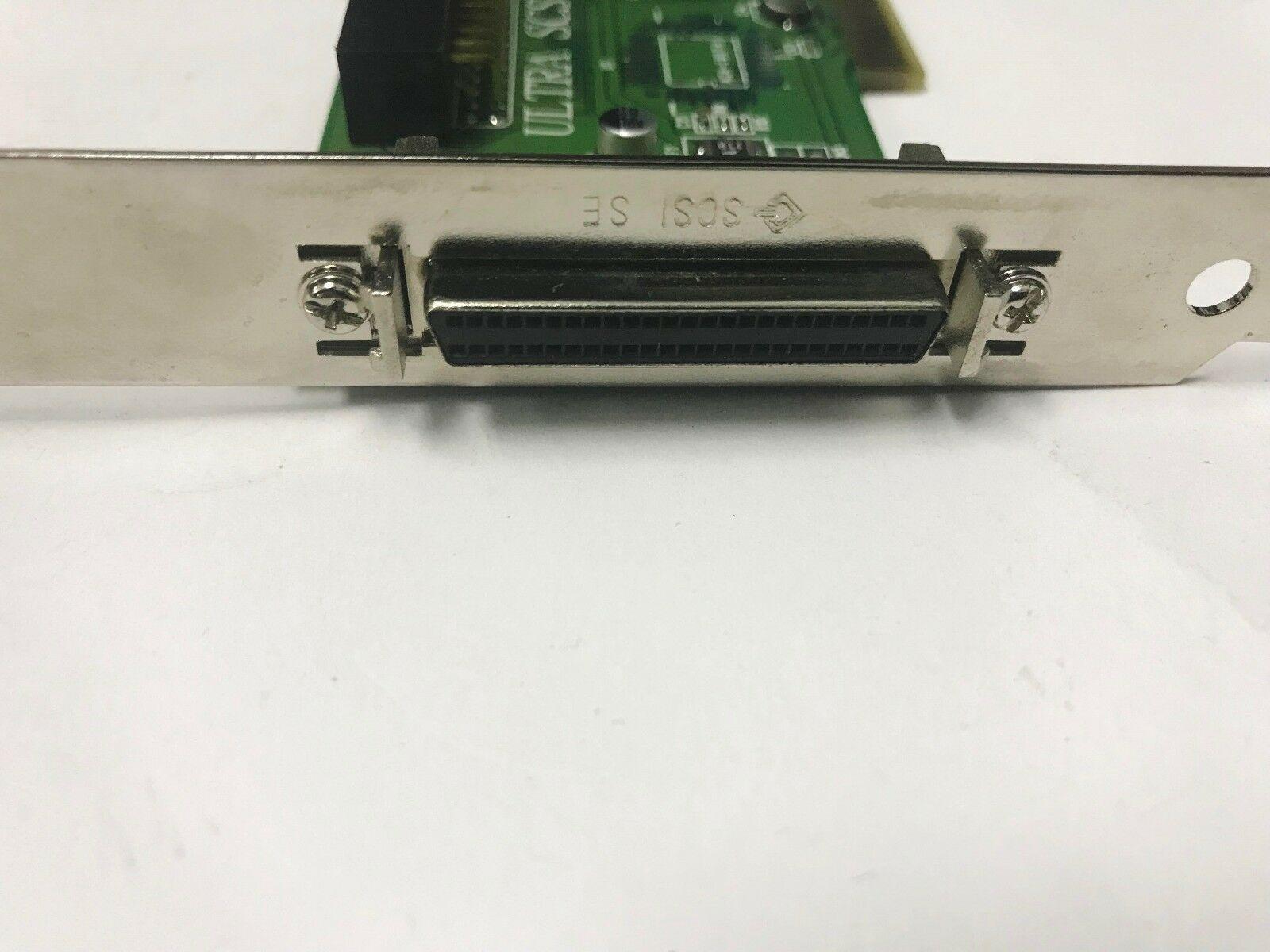

دیسکهای سخت SCSI و Writerهای SCSI از جمله درایوهایی هستند که برای اتصال به این درگاه موجودند. همچنین کارتهای SCSI ، دارای یک خروجی روی قاب فلزی پشت خود هستند، که می‌توان به آن وسایلی مانند Scannerهای پشتیبانی کننده پورت SCSI را متصل نمود. در حال‌ حاضر اغلب می‌توان این‌نوع درگاه را به‌صورت Onboard روی برخی از MotherBoardها مشاهده‌ نمود که البته این نوع از بردهای‌ اصلی معمولاً در Serverها و برای اتصال درایوهای SCSI برای داشتن سرعت بیشتر استفاده می‌شوند.

کارت اسکازی ۵۰ پین Acard آخرین نسل از کارتهای اسکازی می باشد و در بازار قطعات سرور کمیاب بوده و سمسار کامپیوتر جزو معدود فروشندگان این محصول می باشد.

مزیت اسکازی

البته SCSI هم انواع مختلفی دارد که بر حسب قدیمی یا جدید بودن متفاوت هستند و همه دستگاه ها همه این سطوح SCSI را پشتیبانی نمی کنند اما یکی از مزیت های استاندارد SCSI این است که دستگاه های جدید از دستگاه های قدیمی پشتیبانی می کنند و در اصطلاح فنی SCSI دارای Backward Compatibility است. این یعنی اگر شما یک رابط SCSI جدید داشته باشید و یک دستگاه قدیمی را به آن متصل کنید رابط جدید می تواند با دستگاه قدیمی ارتباط برقرار کند اما قاعدتا با سرعت پایینتری این ارتباط برقرار می شود.

در کامپیوترهای شخصی بیشتر رابط های SCSI دیگر منسوخ شده به حساب می آیند و همه آنها با رابط کاربری جدیدی به نام USB یا Universal Serial Bus جایگزین شده اند اما در محیط های سازمانی و سرورهای بزرگ همچنان از SCSI و متعلقات جدیدتر آن استفاده می شود و در Hard Drive Controller ها ما همچنان شاهد حضور SCSI هستیم.

اجزای اصلی تشکیل دهنده پروتکل اسکازی

اجزای اصلی سازنده یک سیستم ذخیره سازی SCSI به شرح زیر می باشند :

1. Initiator : این قسمت از SCSI وظیفه صادرکردن درخواست های سرویس و از طرفی دریافت کردن پاسخ ها را بر عهده دارد. Initiator ها در انواع و اقسام اشکال وجود دارند و ممکن است برخی از آنها بر روی Board سرور طراحی شده باشند و یا اینکه بر روی یک HBA یا Host Bus Adapter قرار گرفته باشند. قبلا در انجمن تخصصی فناوری اطلاعات ایران در خصوص iSCSI صحبت کرده ایم که به نوعی می توان از آن به عنوان Initiator نرم افزاری نام برد.
2. Target : مفهوم Target در سیستم ذخیره سازی SCSI در واقع همان دستگاه ذخیره سازی فیزیکی است که به رابط متصل شده است ، البته در حالت نرم افزاری نیز ما Target را داریم که معمولا بصورت مجازی پیاده سازی می شود. Target می تواند فقط یک دیسک ساده باشد و یا اینکه مجموعه ای از دیسک ها در قالب Array باشد که در کنار هم قرار گرفته اند. نکته جالب این است که حتی سخت افزارهایی که به عنوان سخت افزار ذخیره سازی اطلاعات استفاده نمی شوند نیز قابلیت استفاده شده به عنوان Target را دارند. البته این موارد دیگر کمتر به چشم می خورد ، گاها پیش می آمد که سخت افزارهایی مثل اسکنرهای نوری به عنوان SCSI Bus به سیستم متصل می شدند و خودشان را به عنوان Target به سیستم معرفی می کردند.
3. Service Delivery Subsystem : مکانیزمی که ارتباط بین initiator و target را برقرار می کند به عنوان Service Delivery Subsystem شناخته می شود ، بعضا در بیشتر اوقات این سرویس به شکل یک کابل دیده می شود.
4. Expander : این نوع رابط یکی از الحاقات SCSI می باشد که فقط در صورتی استفاده می شود که شما از Serial Attached SCSI یا همان رابط های SAS استفاده کرده باشد و امکان این را به شما می دهد که چندین دستگاه SAS را در کنار هم به یک Initiator Port متصل کنید

اسکازی، از ایده های مطرح شده توسط Shugart Associates System Interface) SASI) استفاده نموده است . SASI در سال 1981 توسط شرکت Shugart و با همکاری شرکت NCR ابداع گردید. در سال 1981 نسخه استاندارد شده SASI با نام SCSI عرضه گردید. تکنولوژی فوق دارای مزایای زیر است :

• سرعت آن بالا است ( حداکثر ۳۲۰ مگابایت در ثانیه )
• مطمئن تر و قابل اعتماد تر است
• امکان استقرار ( اتصال ) چندین دستگاه بر روی یک گذرگاه را فراهم می نماید.
• در اکثر سیستم ها قابل استفاده است .
• در رابطه با تکنولوژی SCSI ملاحظاتی نیز وجود دارد :
• برای یک کامپیوتر خاص می بایست پیکربندی گردد
• دارای امکانات محدود حمایتی در سطح BIOS است
• دارای مدل های متفاوت از بعد سرعت و نوع کانکتور است
• دارای یک اینترفیس نرم افزاری نیستاغلب کاربران کامپیوتر در زمان استفاده از SCSI با توجه به انواع متفاوت آن (Ultra ،Fast,Wide و حتی ترکیبی از اسامی فوق ) دچار سردرگمی می گردند.

انواع SCSI

در حال حاضر سه مشخصه کلی ( نوع ) برای SCSI وجود دارد .

1. SCSI-I . مشخصه اولیه ارائه شده برای SCSI در سال 1986 است.
2. SCSI-II . استاندارد ارائه شده در سال 1994 است . مهمترین ویژگی مدل فوق، ارائه مجموعه دستورات خط دستوری ( 18 دستور) برای انجام عملیات ضروری و حمایتی در رابطه با دستگاههای SCSI است. در مدل فوق امکان مضاعف نمودن سرعت از 5 مگاهرتز به 10 مگاهرتر( Fast SCSI) و مضاعف نمودن عرض گذرگاه از هشت بیت به شانزده بیت و افزایش تعداد دستگاهها تا پانزده (Wide SCSI) و یا تلفیقی از هر دو وجود دارد (Fast/Wide SCSI) . در مدل فوق امکان ” صف بندی دستورات ” نیز مطرح گردید. در چنین مواردی یک دستگاه SCSI-2 قادر به ذخیره مجموعه ای از دستورات مربوط به کامپیوتر میزبان (Host) و تعیین اولویت برای هر یک خواهد بود.
3.  SCSI-III . استاندارد فوق در سال 1995 ارائه شده است . مهمترین ویژگی استاندارد فوق استفاده از مجموعه ای استانداردهای دیگر در بطن خود است .استاندارهای جانبی بر اساس نسخه های متفاوت SCSI Parallel Interface)SPI) ( روش ارتباط دستگاههای SCSI با یکدیگر را مشخص می نماید ) ارائه شده اند و اغلب مشخصه های SCSI-3 با واژه های “Ultra” آغاز می گردند. ( Ultra برای SPI و Ultra2 برای SPI-2 و Ultra3 برای SPI-3 ) .

مشخصات SCSI

در یک سیستم SCSI سه عنصر اساسی وجود دارد :

• کنترل کننده
• دستگاه
• کابل

کنترل کننده بمنزله قلب یک سیستم SCSI است . کنترل کننده بعنوان یک اینترفیس بین تمام دستگاههای موجود بر روی گذرگاه SCSI و کامپیوتر است . کنترل کننده را ” آداپتور میزبان ” (Host adapter) نیز می گویند. کنترل کننده از لحاظ فیزیکی می تواند شامل یک کارت بوده که آن را بر روی یکی از اسلات ها ی موجود در برد اصلی نصب و یا بصورت از قبل ساخته شده بر روی برد اصلی باشد. بر روی کنترل کننده BIOS مربوطه وجود دارد. BIOS یک نوع حافظه ROM و یا Flash بوده و شامل نرم افزارهای مورد نیاز برای دستیابی و کنترل دستگاه موجود بر روی گذرگاه SCSI است .

معمولا” هر یک از دستگاههای موجود بر روی گذرگاه SCSI دارای یک آداپتور از قبل ساخته شده SCSI بوده که امکان ارتباط دستگاه با گذرگاه SCSI را فراهم می نماید. مثلا” یک هارد SCSI دارای یک مدار کنترلی کوچک بوده که شامل یک کنترل کننده برای مکانیزم درایو و یک آداپتور برای گذرگاه SCSI است . دستگاههای همراه با یک آداپتور از قبل ساخته شده را Embedede SCSI device می گویند.

هر دستگاه SCSI می بایست دارای یک شناسه (ID) منحصر بفرد باشد. همانگونه که در بخش قبل مشاهده گردید یک گذرگاه SCSI قادر به حمایت از هشت یا شانزده دستگاه با توجه به مشخصات فنی مربوطه است . برای یک گذرگاه هشت دستگاهی ، شناسه دارای محدوده صفر تا هفت خواهد بود. برای یک گذرگاه شانزده دستگاهی، شناسه دارای محدوده صفر تا پانرده خواهد بود.

یکی از شناسه های با اولویت بالا ( شناسه صفر) می بایست توسط کنترل کننده SCSI استفاده گردد در چنین حالتی تعداد دستگاه ها ی مورد نظر جهت اتصال ، به هفت و یا پانزده عدد تنزل پیدا خواهد کرد.

اغلب دستگاههای SCSI دارای امکانات سخت افزاری لازم در خصوص پیکربندی شناسه دستگاه می باشند. برخی دیگر از دستگاهها امکان پیکربندی شناسه را از طریق نرم افزار فراهم می نمایند. اغلب کارت های SCSI از نوع Plug&Play ، عملیات اختصاص شناسه به دستگاه را بصورت اتوماتیک انجام می دهند. هر یک از دستگاه های موجود بر روی گذرگاه SCSI می بایست دارای یک شناسه منحصر بفرد باشند در غیر اینصورت دچار مشکلاتی خواهیم شد.

شش نوع کانکتور رایج SCSI وجود دارد ( حداقل ) برخی از آنها ممکن است با یک نوع خاص SCSI سازگاری نداشته باشند. کانکنورهای فوق عبارتند از :

1. DB-25
2. 50Pin Fast
3. Centronic
4. 50Pin Miniatori
5. 68Pin Miniatori
6. 68Pin VHDCI

صرفنظر از نوع کانکتور استفاده شده تمام گذرگاه های SCSI می بایست Terminate گردند.

Terminator

Terminator بدین مفهوم است که انتهای هر گذرگاه SCSI توسط یک مدار مقاومت ، می بایست بسته گردد. در صورتیکه گذرگاه باز بماند ، سیگنال های الکتریکی ارسالی برای گذرگاه قادر به برگشت بر روی گذرگاه بوده و بدین ترتیب می تواند باعث بروز اختلال در ارتباط بین دستگاههای SCSI و کنترل کننده SCSI گردد. صرفا” از دو Terminator استفاده می گردد ( هر سر گذرگاه SCSI یک عدد ) در صورتیکه فقط یک دستگاه ( داخلی و یا خارجی ) وجود داشته باشد ، کنترل کننده SCSI صرفا” در یک نقطه Terminate خواهد شد.

در صورتیکه دو دستگاه ( داخلی و یا خارجی ) وجود داشته باشد ، آخرین دستگاه موجود در هر مجموعه می بایست Terminate گردد.

Terminator دارای انواع متفاوتی بوده و می توان آنها را در دو گروه عمده : Passive و Active تقسیم بندی کرد. از Terminator با خصوصیت Passive در مواردی استفاده می گردد که سیستم های SCSI از سرعت استاندارد گذرگاه تبعیت کرده و دارای مسافت کوتاهی ( حدود سه فوت ) بین دستگاه و کنترل کننده SCSI وجود داشته باشد. از Terminator با خصوصیت Active در مواردیکه سیستم های SCSI سریع بوده و یا سیستم ها با دستگاه دارای مسافتی بیش از سه فوت باشند، استفاده بعمل می آید.

یکی دیگر ازفاکتورهای موجود در رابطه با Terminator ، نوع گذرگاه مربوطه است . SCSI از سه نوع سیگنالینگ گذرگاه استفاده می نماید. سیگنالینگ روشی است که پالس های الکتریکی در طول کابل حرکت می نمایند.

• – Single Ended)SE) . متداولترین نوع سیگنالینگ در کامپیوترهای شخصی است . کنترل کننده ، سیگنال را تولید و آن را از طریق یک خط داده برای تمام دستگاهها ی موجود بر روی گذرگاه ارسال می دارد. هر دستگاه مشابه Ground رفتار می نماید.در ادامه بتدریج سیگنال قدرت خود رااز دست می دهد. حداکثر مسافت مربوطه ده فوت ( سه متر) است .
• – High-Voltage differential)HVD) . در این روش از یک خط داده بالا و یک خط داده پایین استفاده می گردد. هر یک از دستگاههای موجود بر روی گذرگاه SCSI دارای یک تراتسیور می باشند .زمانیکه کنترل کننده با دستگاه ارتباط برقرار می نماید ، دستگاههای موجود بر روی گذرگاه ، سیگنال را دریافت و آن را ارسال تا سیگنال به مقصد نهائی خود برسد . بدین صورت می توان مسافت بین کنترل کننده و دستگاه بیشتر گردد . ( 80 فوت یا 25 متر )
• – Low-Voltage differentila)LVD) . یک روش اقتباس شده از سیگنالینگ HVD بوده و در اکثر موارد مشابه HVD رفتار می نماید. مهمترین تفاوت این است که تراتسیورها کوچکتر شده و درون هر یک از آداپتورهای SCSI مربوط به دستگاهها ، قرار می گیرند.حداکثر مسافت مربوطه 40 فوت ( 12 متر ) است .
• HVD و LVD از Passive Terminator استفاده می نمایند. با اینکه ممکن است مسافت موجود بیش از سه فوت باشد ولی ترانسیور ها این اطمینان را بوجود خواهند آورد سیگنال قدرت خود را خواهد داشت ( از یک طرف گذرگاه تا طرف دیگر گذرگاه )
