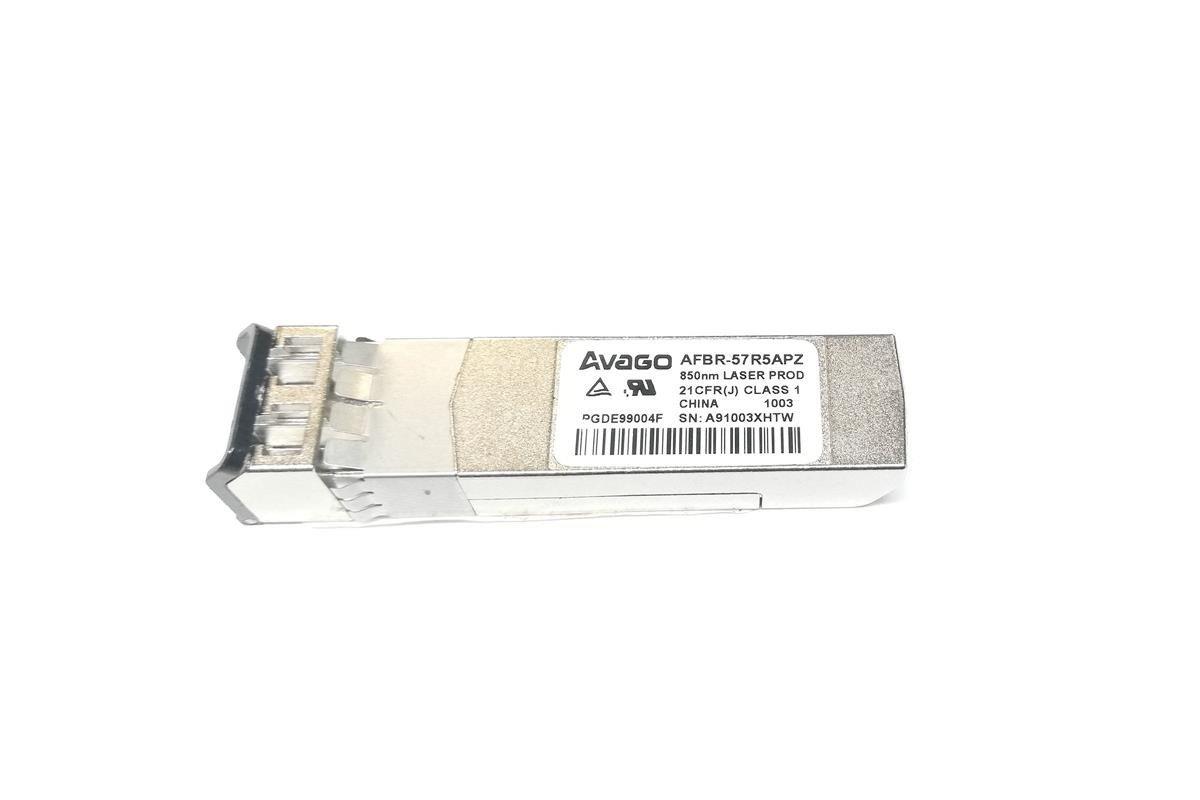

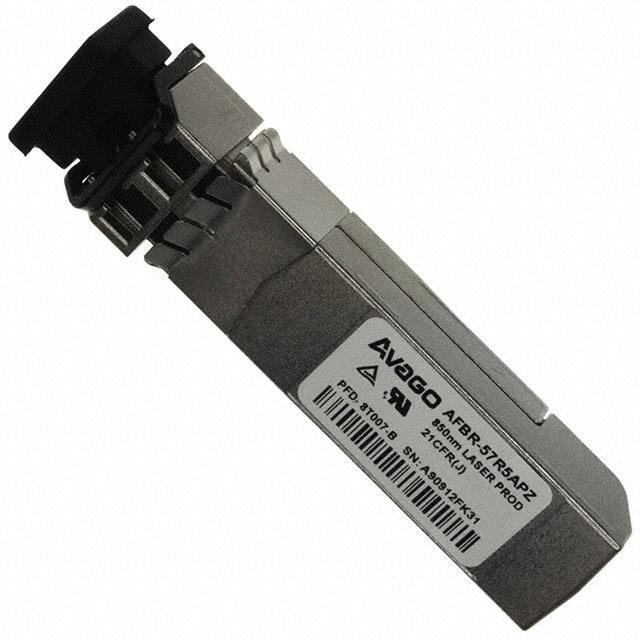

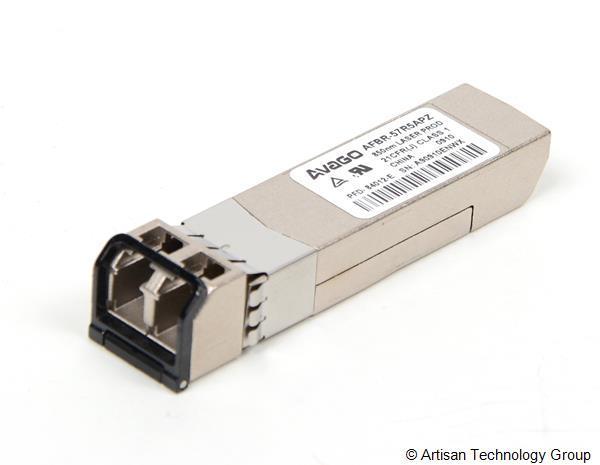

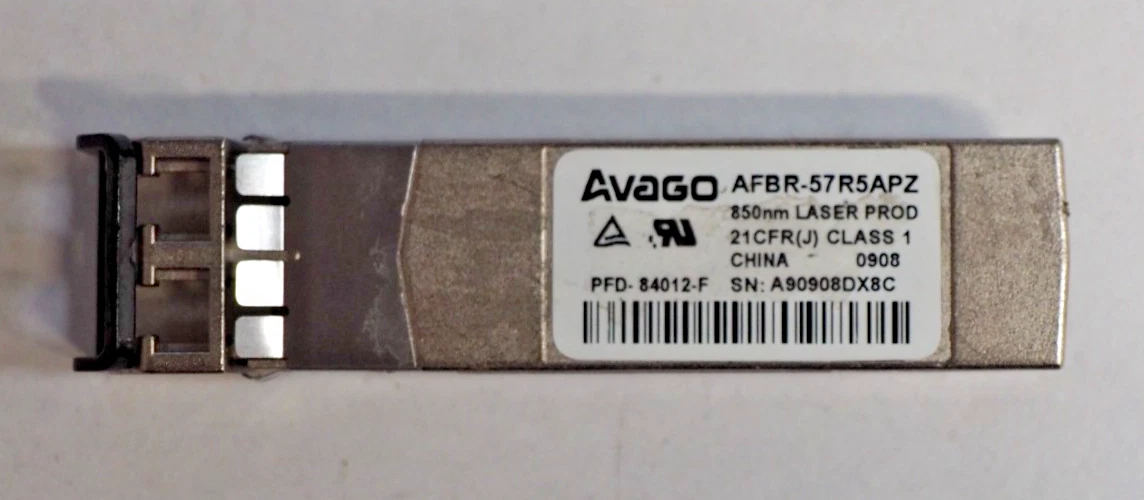

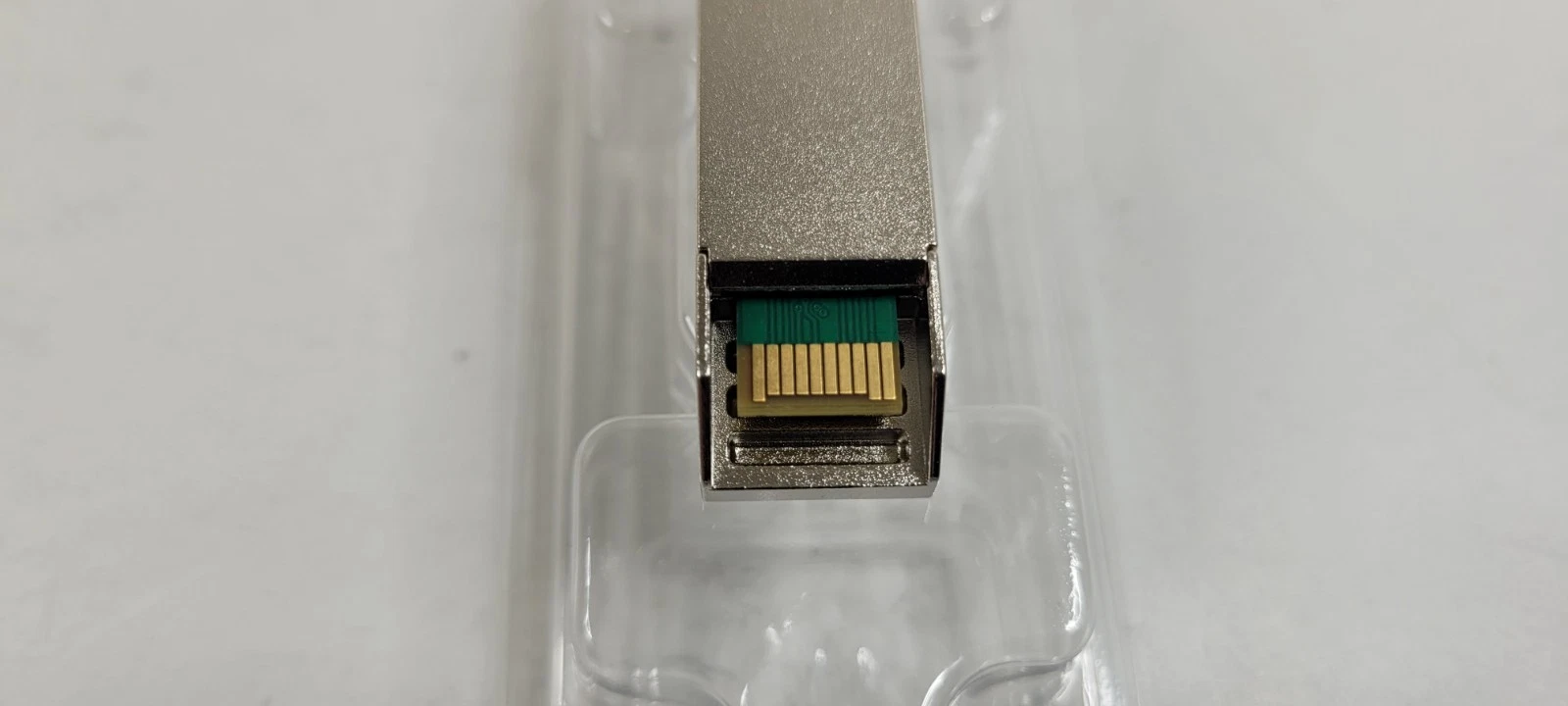

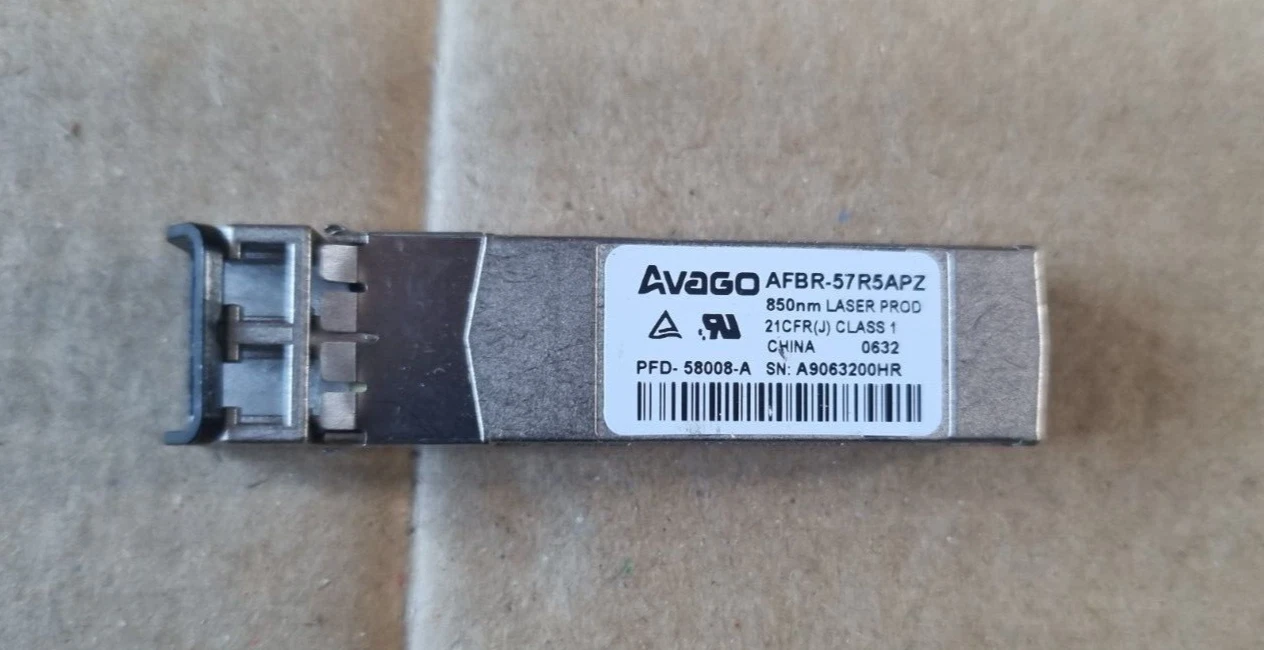

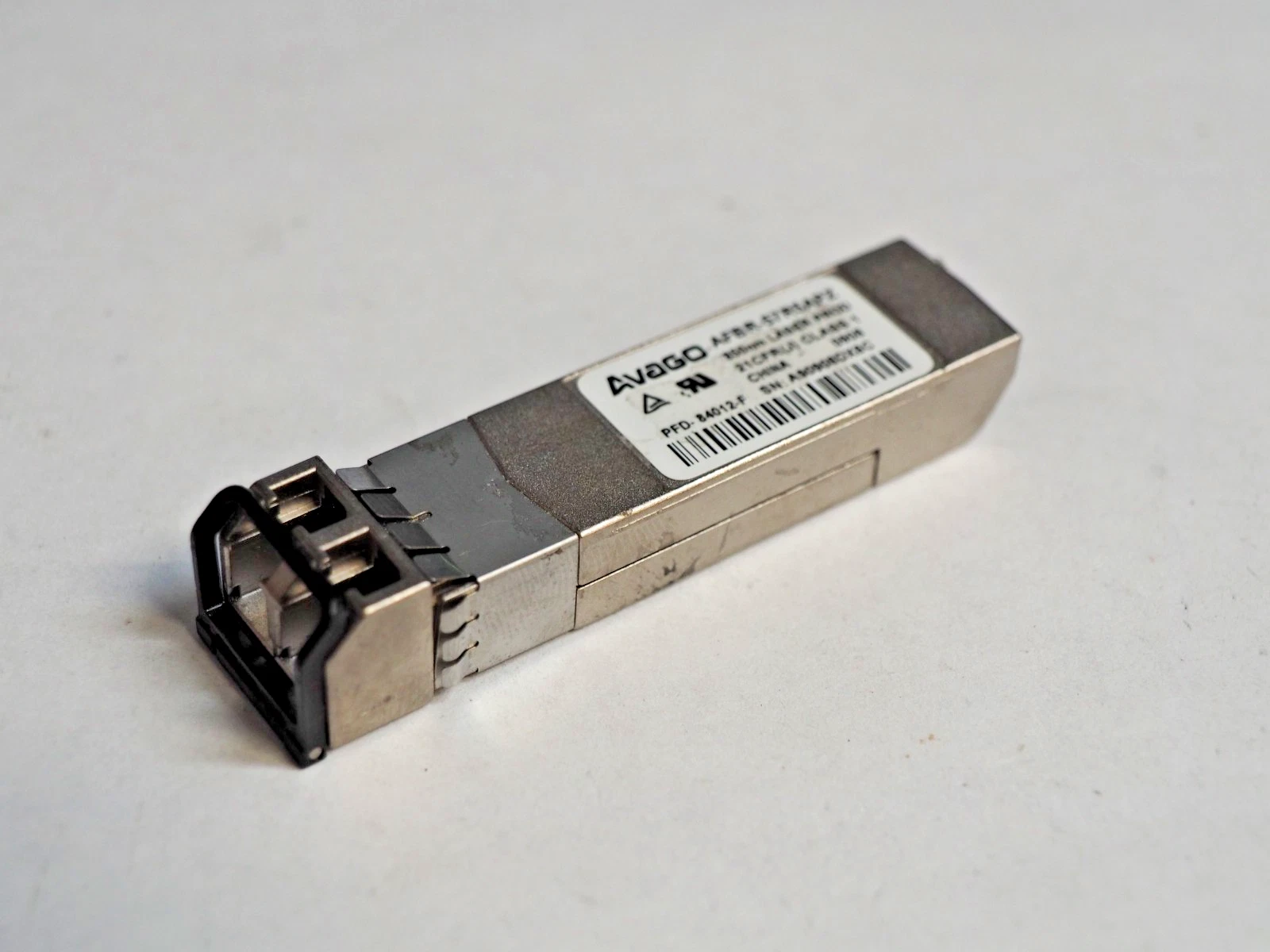

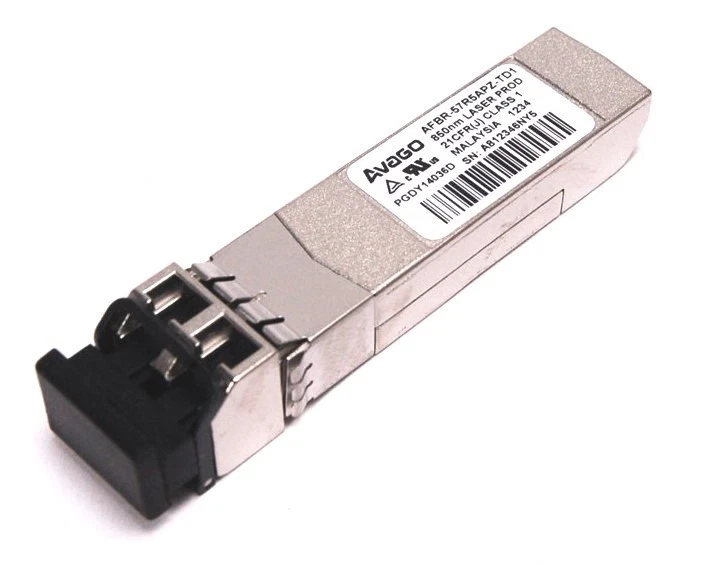

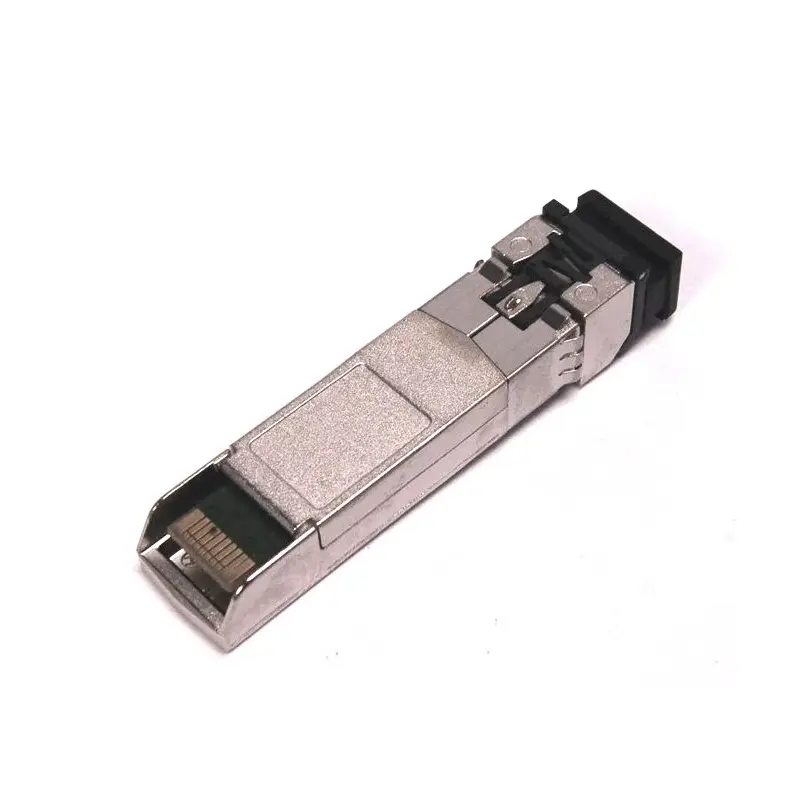

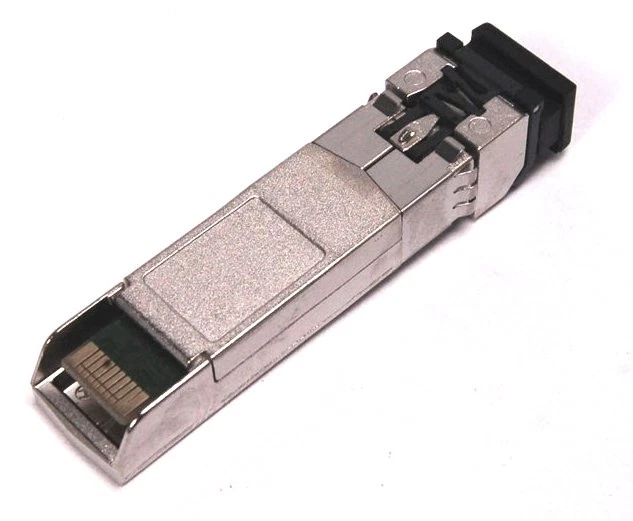

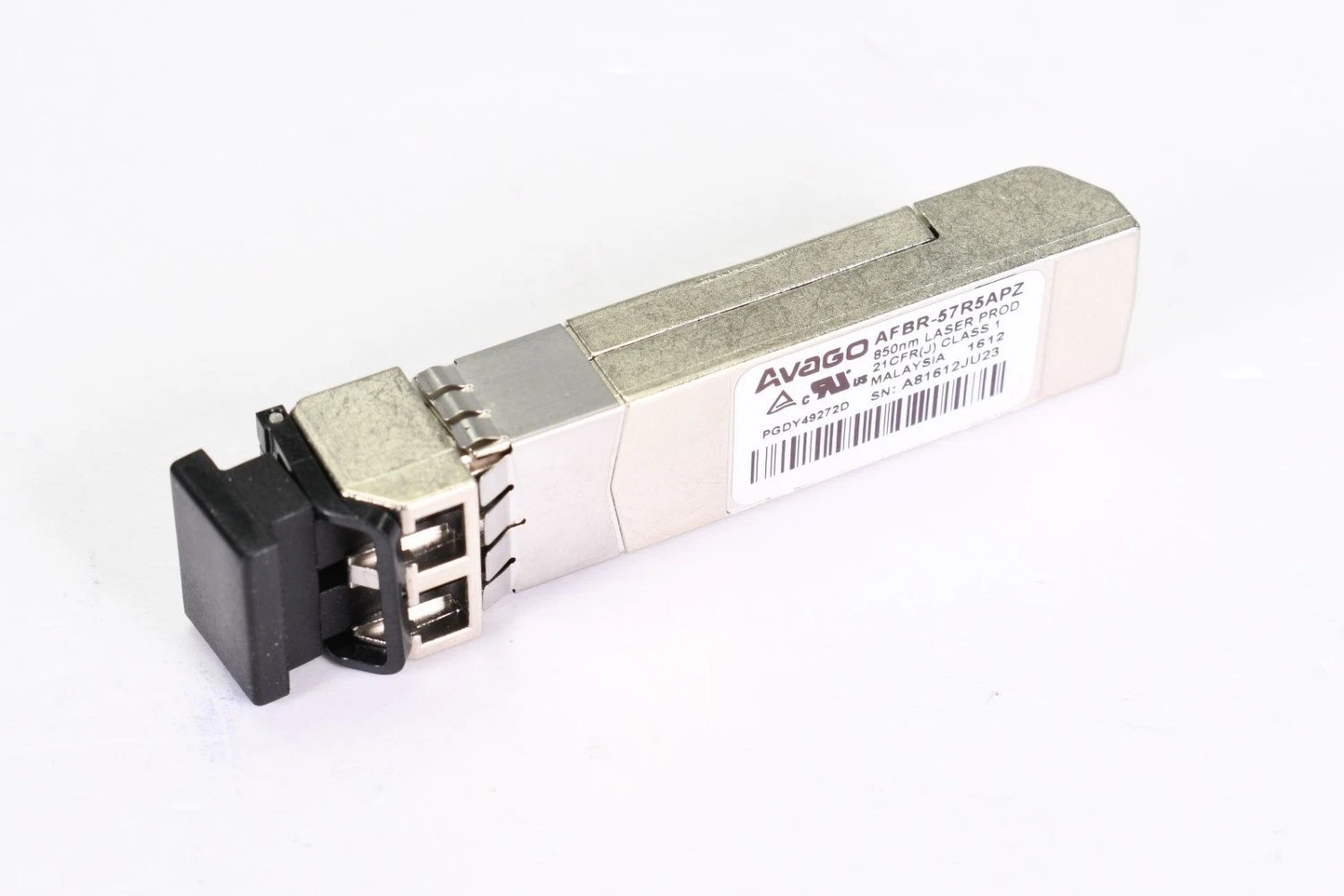

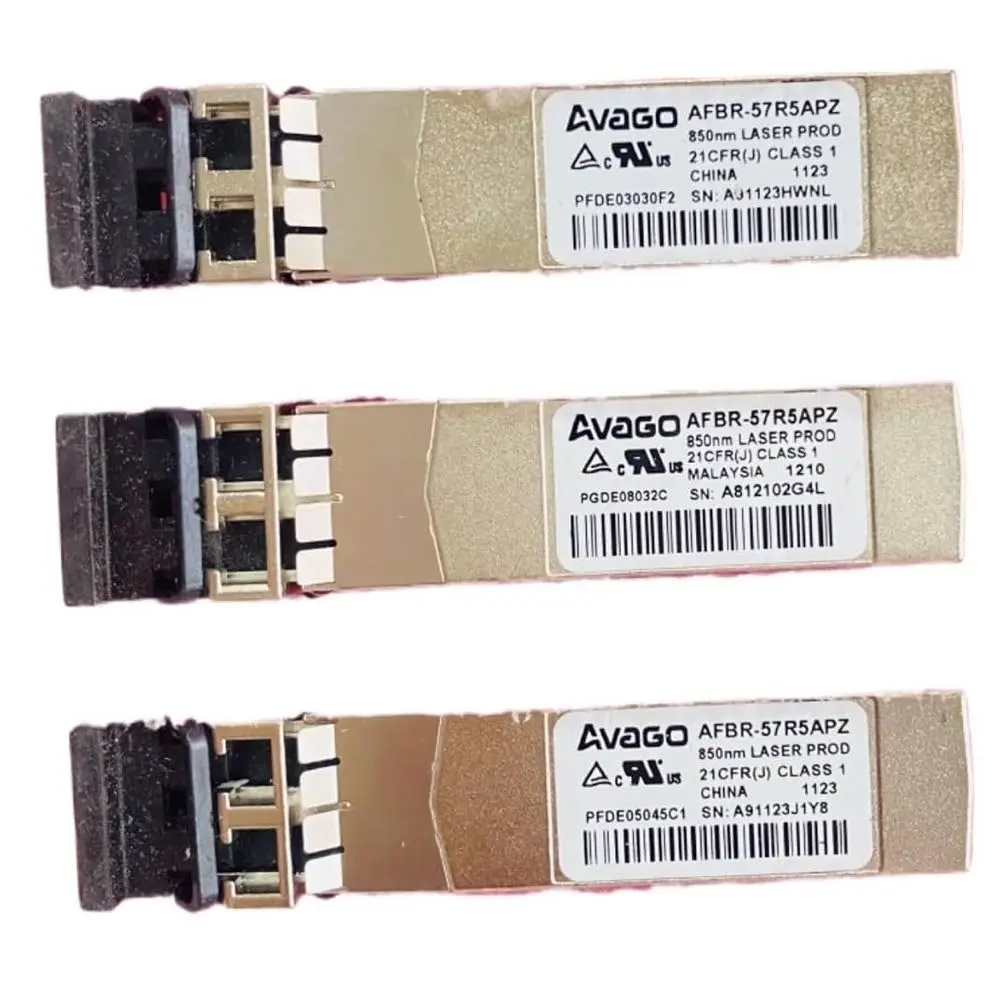

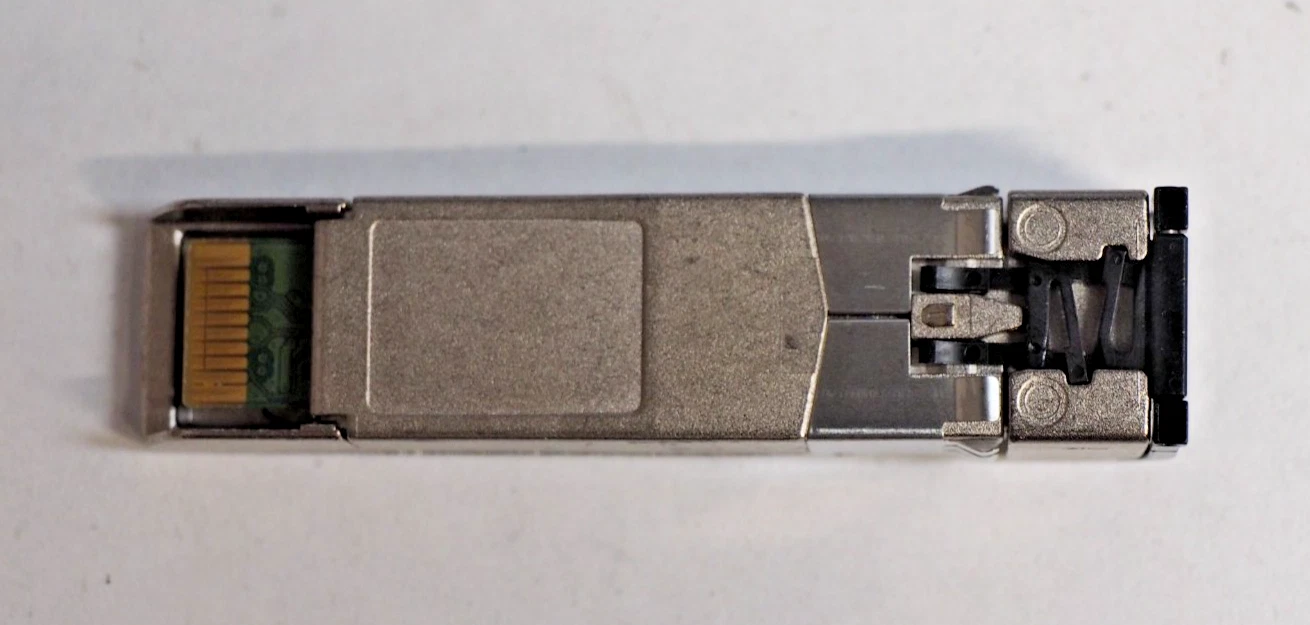

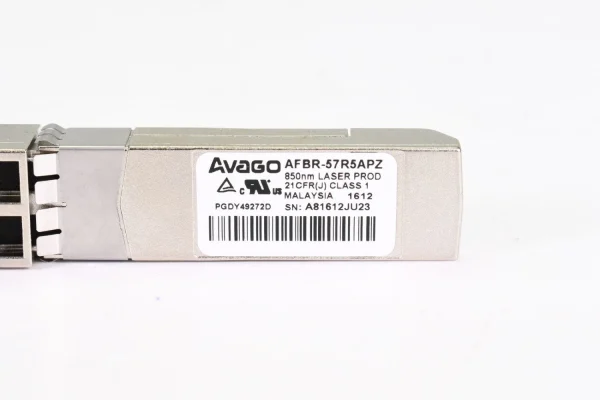

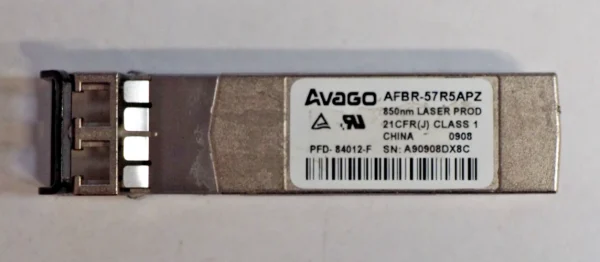

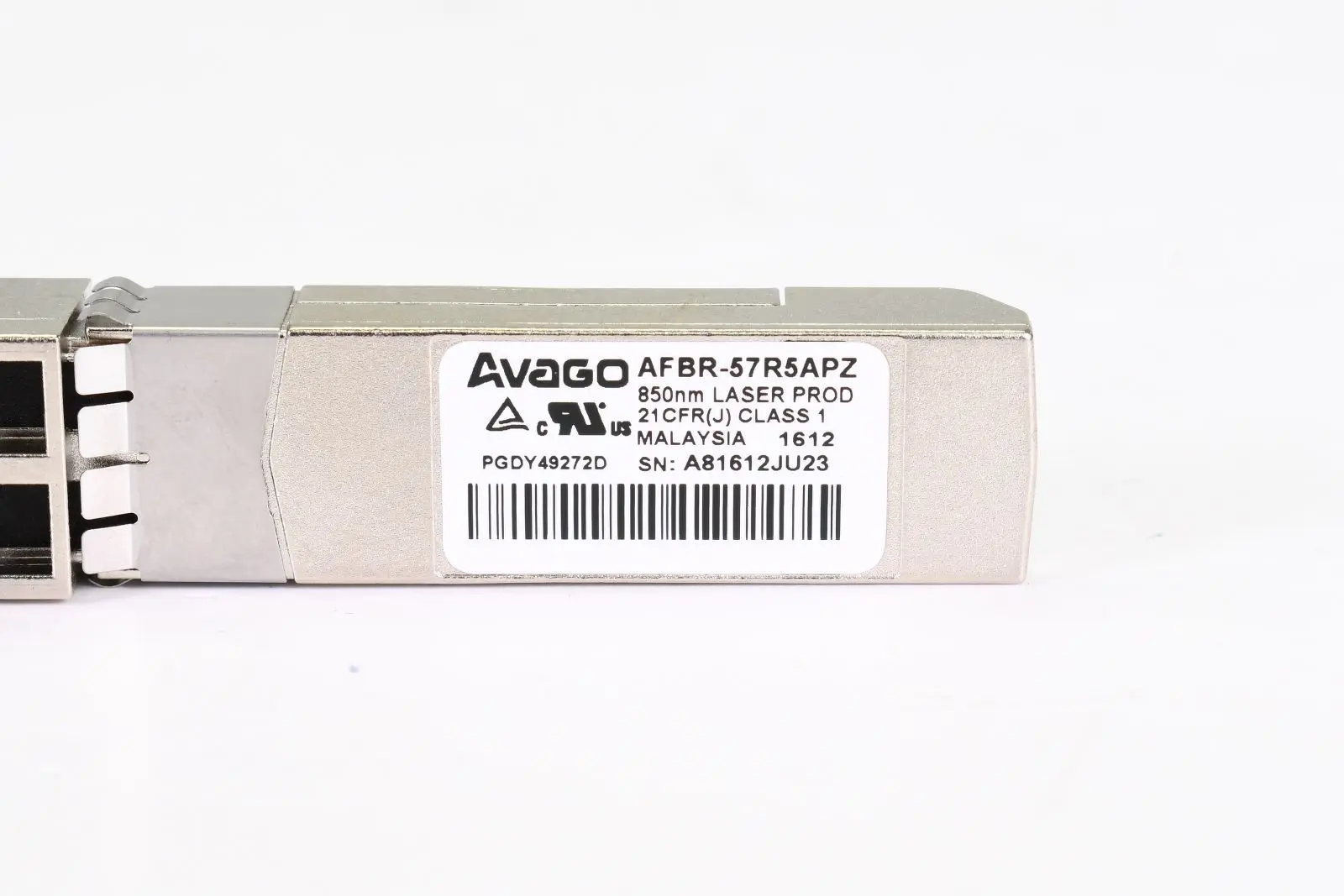

مشخصات SFP 4G AFBR-57R5APZ
850nm, SFP (Small Form Pluggable), RoHS Compliant, Low Voltage (3.3 V ) Digital Diagnostic Optical Transceiver
توضیحات ویژگی ها
فرستنده نوری SFP 4G Avago AFBR-57R5APZ از پیوندهای سریال پرسرعت روی فیبر نوری چند حالته با نرخ سیگنال تا 4.25 گیگابیت بر ثانیه پشتیبانی می کند. مطابق با مشخصات مکانیکی و الکتریکی قرارداد چند منبعی (Small Form Plug-able (SFP) (MSA برای فرستنده گیرنده های LC Duplex، کانال فیبر ANSI FC-PI، FC-PI-2 و سازگار با IEEE 802.3 برای کاربردهای گیگابیتی. این قطعه از نظر الکتریکی با دستگاه های سازگار با SFP سازگار است.
AFBR-57R5APZ SFP 4G Avago AFBR-57R5APZ به عنوان بهبود رابط SFP معمولی تعریف شده در SFF-8074i، با SFF-8472 (رابط تشخیصی دیجیتال برای فرستنده های نوری) سازگار است. AFBR-57R5APZ با استفاده از رابط سریال دو سیمه تعریف شده در SFF-8472 MSA، دمای واقعی، ولتاژ تغذیه، جریان بایاس لیزر، متوسط توان خروجی لیزر و توان ورودی دریافتی را فراهم می کند. این اطلاعات علاوه بر داده های پایه SFP معمولی است. رابط تشخیص دیجیتال همچنین توانایی غیرفعال کردن فرستنده (TX_DISABLE)، مانیتور برای خطاهای انتقال دهنده (TX_FAULT) و مانیتور برای از دست دادن سیگنال گیرنده (RX_LOS) را اضافه می کند.
کاربردهای SFP 4G Avago AFBR-57R5APZ
- سیستم های کانال فیبر
- سوئیچ های کلاس کارگردان – سوئیچ های فابریک
- کارت های HBA
- آرایه های هارد دیسک و نوار
نصب و راه اندازی
SFP 4G Avago AFBR-57R5APZ را می توان در هر پورت Small Form Pluggable) SFP) سازگار با SFF-8074i بدون توجه به وضعیت عملکرد تجهیزات میزبان نصب کرد. AFBR-57R5APZ قابل اتصال به حالت hot-plug است و به ماژول اجازه می دهد در حالی که سیستم میزبان در حال کار و آنلاین است نصب شود. پس از قرار دادن، محفظه فرستنده گیرنده تماس اولیه با قفس SFP برد میزبان برقرار می کند و آسیب احتمالی ناشی از تخلیه الکترواستاتیک (ESD) را کاهش می دهد.
