انواع پورت و پین هارد اسکازی (SCSI)؛ تفاوت 50، 68 و 80 پین چیست؟

اگر قصد تعویض هارد یک سرور قدیمی، دستگاه صنعتی، تجهیزات پزشکی، سیستم کنترل یا کامپیوتری با رابط SCSI را داشته باشید، شناخت پین هارد اسکازی (SCSI) و تفاوت کانکتورهای آن یکی از اولین مراحل انتخاب هارد جایگزین است. رایج‌ترین نمونه‌ها 50 پین، 68 پین و 80 پین هستند.

در نگاه اول ممکن است تصور شود فقط کافی است تعداد پین هارد قدیمی و هارد جدید یکسان باشد؛ اما در SCSI این معیار به‌تنهایی کافی نیست. برای انتخاب هارد سازگار باید علاوه بر کانکتور، مواردی مانند Narrow یا Wide بودن باس، نوع سیگنال SE/LVD/HVD، نسل SCSI، نحوه تأمین برق، SCSI ID، Termination، ظرفیت قابل پشتیبانی دستگاه و Sector Size نیز بررسی شوند.

به همین دلیل دو هارد که هر دو 68 پین هستند لزوماً جایگزین مناسبی برای یکدیگر نیستند و استفاده از تبدیل 80 پین به 68 پین نیز همیشه به معنی سازگاری کامل نخواهد بود. این مقاله با تمرکز بر انتخاب عملی هارد جایگزین نوشته شده و مکمل راهنمای هارد SCSI چیست و چه کاربردی دارد است.

مقایسه انواع پورت و پین هارد اسکازی: 50، 68 و 80 پین

مهم است بدانیم که تعداد پین سرعت هارد را مشخص نمی‌کند. یک هارد 68 پین می‌تواند متعلق به نسل‌های مختلفی مانند Fast/Wide، Ultra Wide، Ultra2، Ultra160 یا Ultra320 باشد. هارد 80 پین نیز لزوماً سریع‌تر از نمونه 68 پین نیست؛ تفاوت اصلی آن در معماری اتصال و استفاده از SCA است.

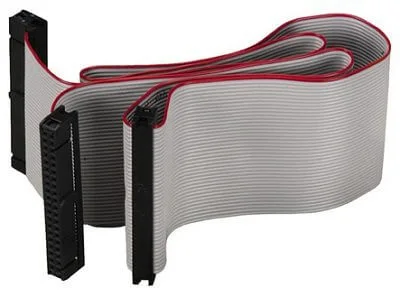

هارد SCSI 50 پین چیست؟

هاردهای 50 پین SCSI عمدتاً به نسل‌های قدیمی‌تر Parallel SCSI تعلق دارند و معمولاً از باس 8 بیتی یا Narrow SCSI استفاده می‌کنند. در این هاردها رابط داده و برق از یکدیگر جدا هستند؛ کابل 50 پین به رابط SCSI متصل می‌شود و برق هارد معمولاً از طریق کانکتور چهارپین جداگانه تأمین می‌شود. این فرم یکی از رایج‌ترین نمونه‌های پین هارد اسکازی در تجهیزات قدیمی است.

این نوع هاردها هنوز در برخی دستگاه‌های Legacy دیده می‌شوند؛ مخصوصاً سیستم‌های صنعتی، تجهیزات آزمایشگاهی، ماشین‌آلات، دستگاه‌های پزشکی و کامپیوترهایی که تعویض کامل کنترلر یا نرم‌افزار آنها ساده یا اقتصادی نیست.

Narrow SCSI یعنی چه؟

Narrow SCSI دارای باس داده 8 بیتی است. در مقابل، Wide SCSI از باس 16 بیتی استفاده می‌کند. باس Narrow هشت SCSI ID از 0 تا 7 در اختیار دارد و در بسیاری از سیستم‌ها ID شماره 7 به Host Adapter اختصاص داده می‌شود؛ بنابراین معمولاً IDهای 0 تا 6 برای سایر دستگاه‌ها باقی می‌مانند.

آیا تمام هاردهای 50 پین یکسان هستند؟

خیر. کانکتور 50 پین فقط بخشی از مشخصات رابط را مشخص می‌کند. برای انتخاب جایگزین باید نسل SCSI، نوع سیگنال، ظرفیت قابل پشتیبانی، Termination و محدودیت‌های Firmware یا BIOS دستگاه نیز بررسی شوند. در نتیجه خرید یک هارد صرفاً به دلیل «50 پین بودن» روش مطمئنی برای انتخاب جایگزین نیست.

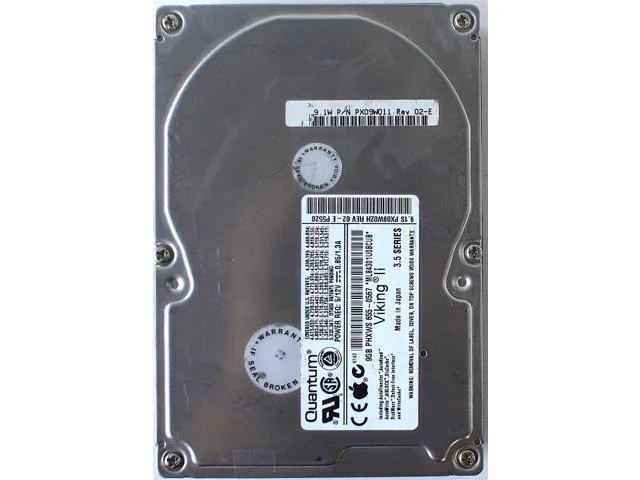

هارد SCSI 68 پین چیست؟

هارد 68 پین SCSI معمولاً دارای رابط Wide SCSI با باس 16 بیتی است. در بیشتر این هاردها، کانکتور 68 پین برای SCSI Bus و کانکتور برق به‌صورت جداگانه وجود دارد. بنابراین هارد از طریق کابل SCSI به Host Adapter یا کنترلر متصل می‌شود. در میان انواع پین هارد اسکازی، نسخه 68 پین یکی از رایج‌ترین رابط‌های کابلی Wide SCSI است.

68 پین بودن به‌تنهایی نسل سرعت را مشخص نمی‌کند. در دوره‌های مختلف، رابط 68 پین در خانواده‌های Fast/Wide، Ultra Wide، Ultra2، Ultra160 و Ultra320 استفاده شده است.

هارد 68 پین چند SCSI ID دارد؟

Wide SCSI دارای 16 شناسه از 0 تا 15 است. Host Adapter معمولاً ID شماره 7 را استفاده می‌کند و سایر دستگاه‌های روی همان باس باید ID یکتای خود را داشته باشند. در هاردهای کابلی 68 پین، SCSI ID معمولاً با Jumper یا تنظیمات مربوط به خود دستگاه تعیین می‌شود.

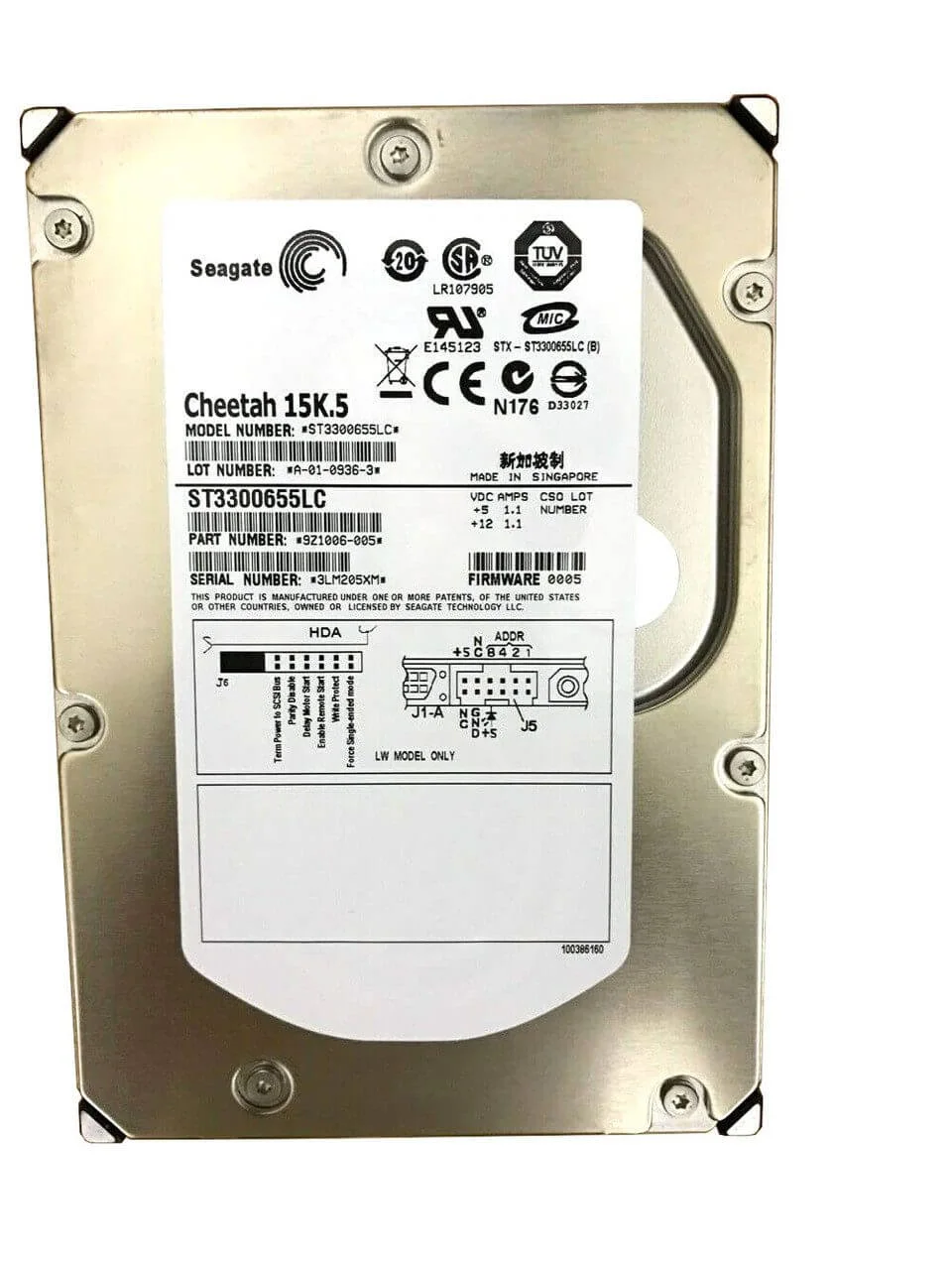

هارد SCSI 80 پین یا SCA چیست؟

هاردهایی که اصطلاحاً SCSI 80 Pin نامیده می‌شوند معمولاً از رابط SCA یا Single Connector Attachment استفاده می‌کنند. هدف SCA ساده‌تر کردن اتصال هارد به Backplane سرور بود؛ در این معماری به جای کابل داده، کانکتور برق و بخشی از تنظیمات جداگانه، ارتباطات موردنیاز در یک کانکتور 80 پین مجتمع شده‌اند. تفاوت مهم این نوع پین هارد اسکازی با 68 پین، یکپارچه شدن اتصال داده و برق در SCA است.

به همین دلیل هارد 80 پین معمولاً به کابل SCSI عادی متصل نمی‌شود؛ بلکه داخل Tray سرور قرار می‌گیرد و مستقیماً به Backplane وصل می‌شود. این معماری در سرورها و Storageهایی که تعویض سریع دیسک اهمیت دارد بسیار رایج بوده است.

تفاوت اصلی 68 پین و 80 پین چیست؟

هارد 80 پین را نباید یک نسل سریع‌تر از 68 پین تصور کرد. در بسیاری از مدل‌ها هر دو از همان خانواده Wide SCSI و حتی همان نسل انتقال استفاده می‌کنند، اما نحوه اتصال آنها متفاوت است. در هارد 68 پین، داده و برق جدا هستند؛ در SCA این ارتباطات در یک کانکتور واحد جمع شده‌اند.

آیا تمام هاردهای 80 پین Hot-Swap هستند؟

رابط SCA برای سیستم‌های Hot-Plug و Hot-Swap طراحی شده است، اما 80 پین بودن به‌تنهایی تضمین نمی‌کند که بتوان هارد را در هر دستگاهی هنگام روشن بودن خارج کرد. Backplane، کنترلر یا RAID Controller و نرم‌افزار سیستم نیز باید از Hot-Swap پشتیبانی کنند.

تفاوت 68 پین و 80 پین از نظر سرعت

این دو را نمی‌توان صرفاً براساس تعداد پین از نظر سرعت مقایسه کرد. یک هارد Ultra320 می‌تواند هم در نسخه 68 پین و هم در نسخه 80 پین SCA عرضه شده باشد. در نتیجه عبارت «80 پین سریع‌تر از 68 پین است» به صورت کلی صحیح نیست. سرعت واقعی به نسل SCSI، نوع Signaling و کنترلر وابسته است.

SE، LVD و HVD؛ موضوعی مهم‌تر از تعداد پین

یکی از مهم‌ترین عوامل سازگاری در Parallel SCSI نوع الکتریکی رابط است. اصطلاحات SE، LVD و HVD به شیوه سیگنال‌دهی اشاره می‌کنند و نمی‌توان آنها را فقط از تعداد پین تشخیص داد.

• SE – Single-Ended: در بسیاری از نسل‌های قدیمی SCSI استفاده شده است.
• LVD – Low Voltage Differential: در نسل‌های سریع‌تر مانند Ultra2، Ultra160 و Ultra320 رایج شد.
• HVD – High Voltage Differential: نوع قدیمی Differential است و از نظر الکتریکی با LVD و SE یکسان نیست.

ممکن است دو هارد از نظر فیزیکی کانکتور مشابهی داشته باشند ولی از نظر الکتریکی سازگار نباشند. به همین دلیل پیش از خرید هارد جایگزین باید Part Number دقیق هارد و مشخصات Signaling بررسی شود.

آیا LVD و SE با هم کار می‌کنند؟

بسیاری از هاردهای LVD جدیدتر به‌صورت LVD/SE Multimode طراحی شده‌اند و می‌توانند در شرایط مناسب روی باس Single-Ended نیز کار کنند، ولی در این حالت سرعت و محدودیت طول Bus براساس حالت SE خواهد بود. HVD را نباید با LVD/SE روی یک باس ترکیب کرد.

Termination در SCSI چیست و چرا اهمیت دارد؟

Parallel SCSI یک Bus مشترک است و دو انتهای فیزیکی آن باید به شکل صحیح Terminate شوند. Termination نامناسب می‌تواند باعث شناسایی نشدن هارد، Timeout، خطاهای Parity، قطع ارتباط یا رفتار ناپایدار سیستم شود. در راهنمای نصب و عیب‌یابی SCSI سیگیت نیز بر Termination صحیح دو انتهای باس تأکید شده است.

قاعده کلی این است که فقط دو انتهای فیزیکی SCSI Bus باید Terminate شوند. در بسیاری از هاردهای قدیمی 50 پین Termination می‌توانست روی خود هارد فعال شود، اما در نسل‌های جدیدتر LVD معمولاً Terminator مناسب در انتهای کابل استفاده می‌شود.

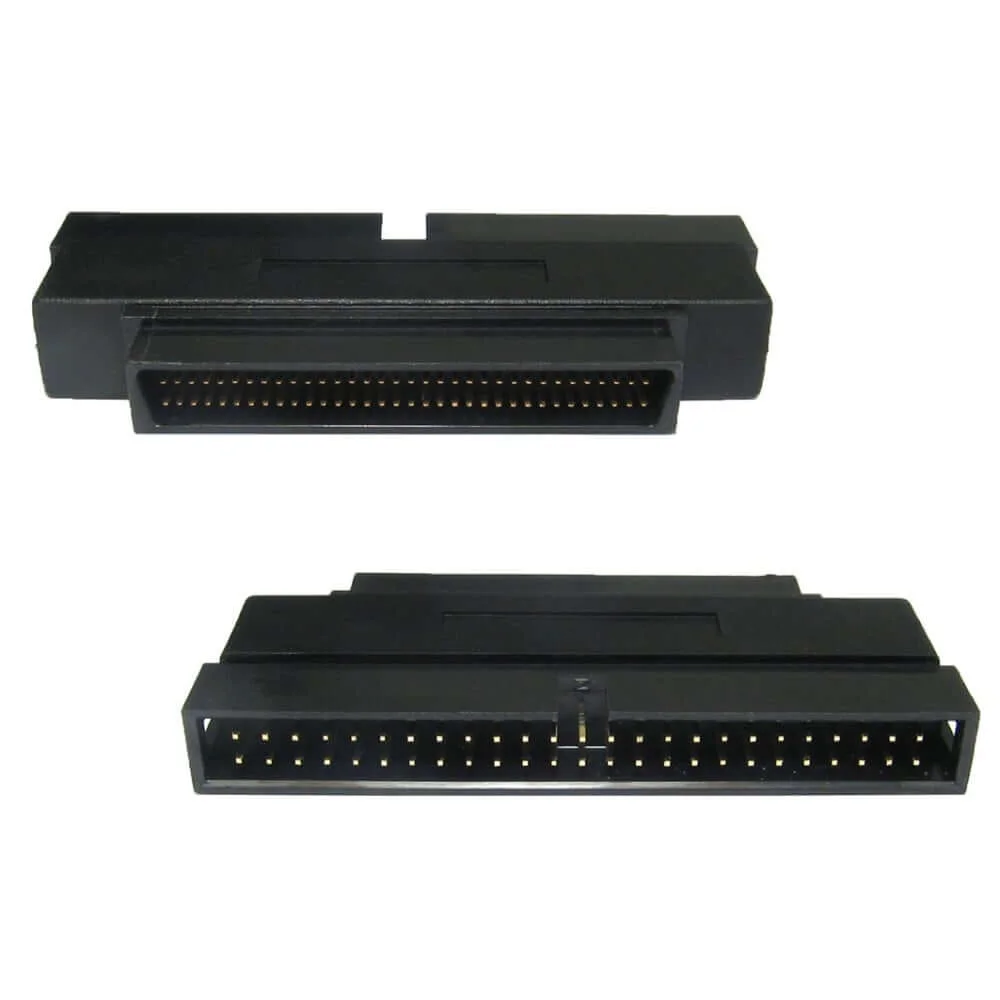

مشکل مهم هنگام تبدیل 68 پین به 50 پین

وقتی یک باس 16 بیتی Wide به دستگاه 8 بیتی Narrow متصل می‌شود، خطوط Upper Byte باس Wide نیز باید به‌درستی Terminate شوند. یک تبدیل مکانیکی ساده که فقط پین‌ها را به یکدیگر متصل کند، لزوماً Termination صحیح را تضمین نمی‌کند و می‌تواند باعث خطاهای ارتباطی شود.

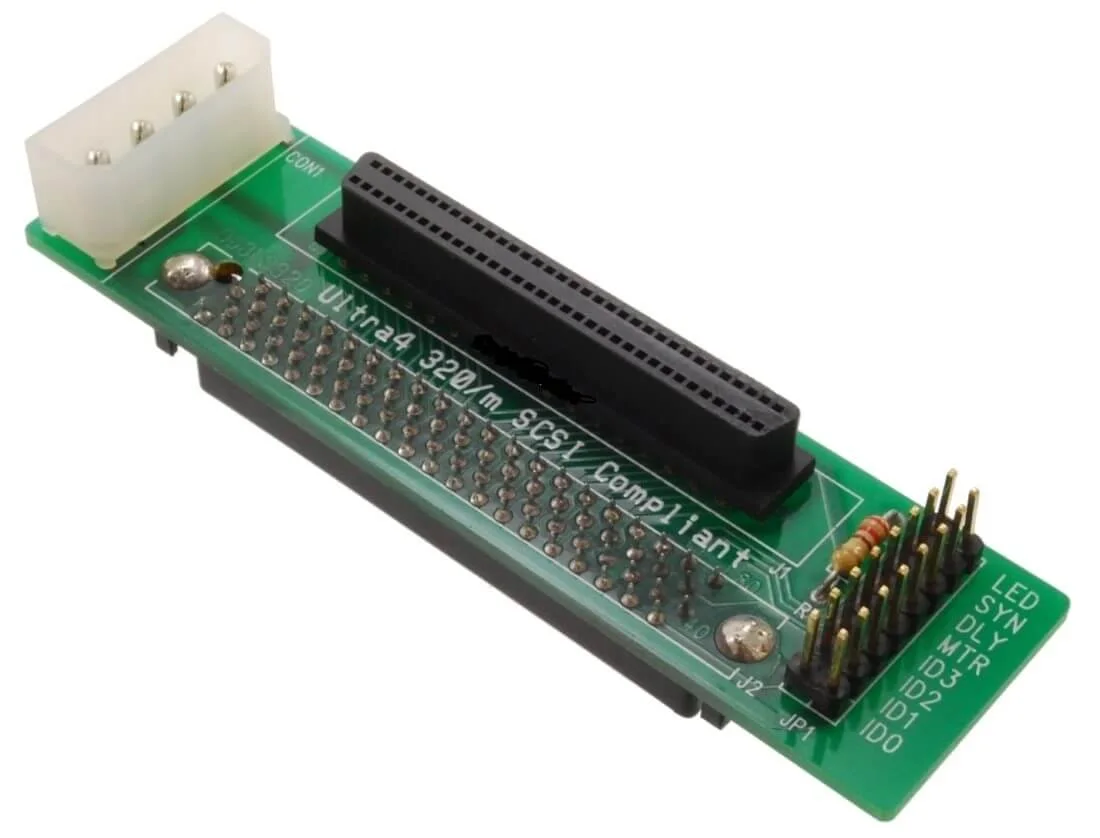

آیا می‌توان هارد 80 پین را با تبدیل به 68 پین متصل کرد؟

در بسیاری از موارد از نظر فنی امکان استفاده از Adapter 80-pin SCA به 68-pin وجود دارد. این آداپتورها علاوه بر تبدیل رابط داده، معمولاً ورودی برق و Jumperهای تنظیم SCSI ID را نیز فراهم می‌کنند.

با این حال این راه‌حل را نباید معادل اتصال مستقیم یک هارد 68 پین دانست. برای کارکرد صحیح باید نوع SE/LVD/HVD، SCSI ID، Termination، نسل Bus، کیفیت Adapter، کابل، کنترلر و تأمین برق بررسی شوند. اگر هارد 68 پین مناسب در دسترس باشد، برای یک سیستم کابلی 68 پین معمولاً انتخاب مستقیم و مطمئن‌تری است.

آیا هارد 68 پین را می‌توان به دستگاه 50 پین وصل کرد؟

در برخی سیستم‌ها با Adapter مناسب امکان اتصال وجود دارد، اما باس Wide به Narrow محدود می‌شود و موضوع Signaling و Termination اهمیت زیادی پیدا می‌کند. بنابراین وجود تبدیل فیزیکی به‌تنهایی تضمین نمی‌کند که ترکیب هارد و کنترلر سازگار باشد.

آیا هارد 80 پین را می‌توان به 50 پین تبدیل کرد؟

از نظر سخت‌افزاری Adapterهایی برای این کار وجود دارند، اما این حالت پیچیده‌تر است؛ زیرا هم تبدیل SCA به رابط کابلی و هم تبدیل Wide به Narrow اتفاق می‌افتد. سازگاری الکتریکی هارد و کنترلر، Narrow Transfer، Termination، SCSI ID و برق هارد باید به‌صورت مستقل بررسی شوند.

50 پین، 68 پین یا 80 پین؛ کدام برای دستگاه شما مناسب است؟

روش مطمئن این نیست که ابتدا هر هارد موجودی را پیدا کنید و سپس با Adapter آن را به دستگاه متصل کنید. روش درست، شناسایی مشخصات هارد اصلی و Bus دستگاه و انتخاب نزدیک‌ترین جایگزین سازگار است.

اگر دستگاه شما هارد 50 پین دارد

اولویت نخست استفاده از هارد SCSI 50 پین با مشخصات الکتریکی و ظرفیت سازگار است. اگر چنین هاردی در دسترس نباشد، استفاده از هارد دیگر همراه Adapter فقط پس از بررسی کنترلر، Signaling، Termination و محدودیت‌های دستگاه منطقی است.

اگر دستگاه شما هارد 68 پین دارد

ابتدا مشخص کنید رابط هارد SE، LVD/SE یا HVD است. برای سیستم‌های LVD، یک هارد 68 پین LVD/SE با مشخصات مناسب معمولاً ساده‌ترین گزینه است. استفاده از هارد SCA 80 پین با Adapter امکان‌پذیر است، ولی باید به‌عنوان یک راه‌حل جایگزین بررسی شود.

اگر دستگاه Backplane هشتادپین دارد

در این حالت باید از هارد 80-pin SCA/SCA-2 سازگار با همان Backplane استفاده شود. هارد 68 پین مستقیماً وارد Backplane SCA نمی‌شود.

چرا یک هارد با کانکتور یکسان ممکن است کار نکند؟

یکسان بودن کانکتور شرط لازم است، اما همیشه شرط کافی نیست. ممکن است هارد جدید دقیقاً همان تعداد پین را داشته باشد ولی دستگاه آن را شناسایی نکند.

• تفاوت SE، LVD یا HVD
• SCSI ID تکراری یا اشتباه
• Termination نامناسب
• محدودیت ظرفیت کنترلر یا Firmware دستگاه
• ناسازگاری Firmware
• Sector Size نامناسب
• کابل نامناسب یا بیش از حد طولانی
• Adapter نامناسب
• تنظیمات Host Adapter
• مشکل Spin-Up یا تغذیه هارد

به همین دلیل هنگام جایگزینی هارد در یک دستگاه صنعتی یا Legacy بهتر است Part Number هارد اصلی نقطه شروع بررسی باشد، نه فقط ظرفیت و تعداد پین.

ظرفیت هارد هم در سازگاری اهمیت دارد

اگر دستگاهی با یک هارد SCSI قدیمی 2GB طراحی شده باشد، پیدا کردن یک هارد 50 پین با ظرفیت 18GB به معنی پشتیبانی قطعی دستگاه از آن نیست. BIOS، Firmware، Controller یا سیستم‌عامل ممکن است محدودیت ظرفیت داشته باشند. حتی اگر هارد در سطح SCSI شناسایی شود، نرم‌افزار اصلی دستگاه ممکن است نتواند آن را Partition یا Format کند.

Sector Size؛ نکته‌ای که اغلب فراموش می‌شود

در هاردهای Enterprise و Storage اندازه Logical Block یا Sector Size نیز اهمیت دارد. بسیاری از سیستم‌ها انتظار Sector Size استاندارد 512 Byte را دارند، در حالی که بعضی هاردهای استفاده‌شده در Storage Arrayها ممکن است با اندازه دیگری Format شده باشند. چنین هاردی می‌تواند از نظر کانکتور و پروتکل صحیح باشد اما توسط دستگاه قابل استفاده نباشد.

آیا 80 پین همان SAS است؟

خیر. هارد 80 پین SCA متعلق به خانواده Parallel SCSI است، در حالی که SAS یا Serial Attached SCSI یک رابط سریال متفاوت با لایه فیزیکی و کانکتور متفاوت است. وجود واژه SCSI در نام SAS به معنی سازگاری مستقیم هارد SCA با Backplane SAS نیست.

تشخیص پین هارد اسکازی 50، 68 و 80 پین از روی ظاهر

هارد 50 پین

یک کانکتور دو ردیفه برای داده دارد و در کنار آن معمولاً کانکتور برق چهارپین جداگانه دیده می‌شود.

هارد 68 پین

کانکتور داده متراکم‌تر است و 68 Contact دارد. برق همچنان معمولاً از کانکتور جداگانه تأمین می‌شود.

هارد 80 پین SCA

یک کانکتور واحد و کشیده دارد و معمولاً کانکتور برق چهارپین جداگانه روی هارد دیده نمی‌شود، زیرا برای اتصال مستقیم به Backplane طراحی شده است.

چک‌لیست انتخاب هارد SCSI جایگزین

قبل از خرید یا جایگزینی هارد، این اطلاعات را از روی هارد اصلی، دستگاه یا Manual آن استخراج کنید:

1. Part Number دقیق هارد
2. تعداد پین: 50، 68 یا 80
3. Narrow یا Wide بودن رابط
4. SE، LVD/SE یا HVD
5. نسل رابط مانند SCSI-2، Ultra، Ultra2، Ultra160 یا Ultra320
6. ظرفیت هارد اصلی
7. Sector Size موردنیاز دستگاه
8. SCSI ID
9. وضعیت Termination
10. اتصال با کابل یا Backplane
11. وجود یا عدم وجود Hot-Swap
12. محدودیت Firmware یا Controller دستگاه

اگر این اطلاعات مشخص باشند، انتخاب هارد جایگزین بسیار مطمئن‌تر از انتخاب صرفاً براساس تعداد پین خواهد بود.

جمع‌بندی

SCSI 50 پین عمدتاً رابط Narrow 8-bit است و در تجهیزات قدیمی‌تر دیده می‌شود. SCSI 68 پین معمولاً رابط Wide 16-bit کابلی است و در نسل‌های مختلف Parallel SCSI استفاده شده است. SCSI 80 پین یا SCA نیز عمدتاً Wide SCSI است، اما داده، برق و سیگنال‌های موردنیاز برای اتصال به Backplane را در یک کانکتور واحد جمع می‌کند.

مهم‌ترین اصل هنگام جایگزینی این است که تعداد پین را معیار نهایی سازگاری قرار ندهید. برای انتخاب پین هارد اسکازی مناسب باید نوع سیگنال، نسل SCSI، SCSI ID، Termination، ظرفیت، Sector Size و محدودیت‌های خود دستگاه در کنار یکدیگر بررسی شوند. در تجهیزات قدیمی که اطلاعات فنی آنها در دسترس نیست، مطمئن‌ترین نقطه شروع بررسی مدل دستگاه و Part Number هارد اصلی است.
