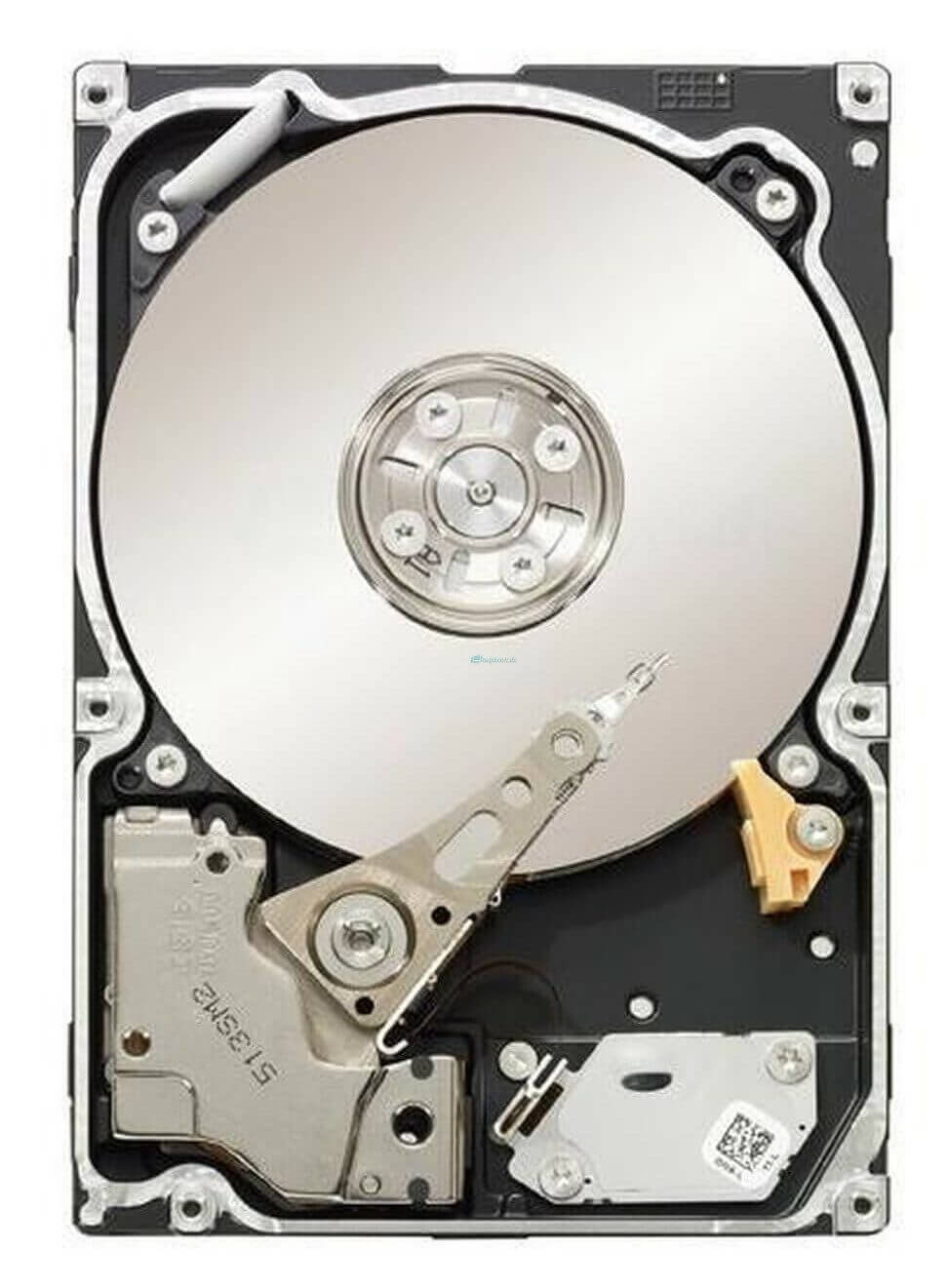

هارد اسکازی چیست؟

هارد اسکازی یک درایو ذخیره سازی است که از سیستمی متفاوت از سیستمی که در اکثر رایانه های خانگی وجود دارد استفاده می کند. مزیت اصلی آن این است که چندین درایو را می توان به یک اتصال “زنجیره ای” متصل کرد. همچنین سرعت انتقال داده های سریع تری را ارائه می دهد، اگرچه این تفاوت اغلب در تئوری بیشتر از عملی است. SCSI به ویژه برای سرورها و سایر سیستم های کامپیوتری که برای استفاده 24/7 طراحی شده اند مناسب است.

SCSI مخفف عبارت Small Computer System Interface است. معمولاً به جای مخفف، به صورت “scuzzy” تلفظ می شود. این سیستم را می توان برای اتصال دستگاه های مختلف مورد استفاده قرار داد، اگرچه اکثر مصرف کنندگان معمولاً بیشتر با عنوان هارد اسکازی با آن روبرو می شوند.

بزرگترین تفاوت بین هارد اسکازی و هارد دیسکی که از پلتفرم های دیگر مانند SATA یا ATA استفاده می کند این است که با SCSI یک پردازنده روی خود درایو وجود دارد. این بدان معناست که عملکرد درایو به مشخصات کامپیوتر بستگی ندارد. اگرچه این همیشه برای کاربر خانگی مزیتی ندارد، اما برای کاربران شرکتی که از چندین کامپیوتر استفاده می کنند و به دلایل اقتصادی نیاز به استفاده از ماشین های با مشخصات پایین دارند، می تواند یک مزیت مهم باشد.

می توان از یک کارت کنترلر مخصوص برای اتصال بیش از یک هارد اسکازی به یک اسلات روی مادربرد کامپیوتر استفاده کرد. هر کنترلر می تواند حداکثر 15 هارد درایو را پشتیبانی کند. هر درایو دارای یک جامپر سوئیچ است که می تواند از 0 تا 15 تنظیم شود و هر درایو باید روی یک عدد متفاوت تنظیم شود تا از تداخل جلوگیری شود. توانایی استفاده از درایوهای متعدد به ویژه برای سیستم هایی که نیاز به امکانات پشتیبان مداوم دارند، مفید است.

یک هارد اسکازی (SCSI) معمولاً به طور قابل توجهی گرانتر از یک درایو SATA یا ATA با همان ظرفیت است. از آنجایی که بخشی از هزینه از اجزایی تشکیل می‌شود که به جای تأمین فضای ذخیره‌سازی، درایو را کنترل می‌کنند، قیمت درایو SCSI به ندرت با ظرفیت آن متناسب است. این موضوع می‌تواند نابرابری‌ قیمتی نسبتا زیادی ایجاد کند. به عنوان مثال، یک درایو SCSI ممکن است چهار برابر یا بیشتر از یک درایو SATA که ظرفیت آن دو برابر است، قیمت داشته باشد.

هارد اسکازی از لحاظ تاریخی سرعت انتقال داده‌های سریع‌تری نسبت به انواع دیگر هارد دیسک‌ها داشته‌اند، اگر چه این فاصله با گذشت زمان کمتر شده است. یک هارد اسکازی نیز معمولاً با سرعت بالایی می چرخد که می تواند زمان خواندن، نوشتن و دسترسی به داده ها را کاهش دهد. هاردهای اسکازی به جای انواع درایوهای رقیب که برای استفاده از رایانه شخصی برای چند ساعت محدود در روز طراحی و قیمت گذاری شده اند، برای کار مداوم مناسب تر هستند. این مزایا و قیمت بالا به این معنی است که یک درایو SCSI معمولاً برای سیستم هایی که به طور دائم روشن هستند و به شدت مورد استفاده قرار می گیرند مانند راه اندازی سرور، مناسب است.

انواع هارد اسکازی

هارد اسکازی سرعت بسیار بیشتری نسبت به هاردهای SATA , IDE ارائه می دهد. همچنین برای تامین سرعت انتقال و همینطور پایین آمدن سرعت دسترسی به بلوک های ذخیره سازی در دیسک، با سرعتهای بالاتری نیز چرخش داد.

هاردهای سیستمهای خانگی یا اداری ساده معمولا 7200Rpm چرخش دارند که این اعداد در هارد اسکازی در هاردهای معمولی و ساده تر ۱۰ هزار دور در دقیقه یا به صورت اختصار 10K می باشد.

در هاردهای گرانتر و نیاز به حداقل تاخیر در خوانش اطلاعات این مقدار به ۱۵ هزار دور در دقیقه یا اصطلاحا 15K نیز میرسد. هاردهای با سرعت چرخش دیسک بالاتر مصرف برق بیشتری داشته، نیاز به خنک کنندگی بیشتر داشته و همچنین صدای بیشتری تولید می کنند. به همین دلیل نیاز هست در اتاقهای مخصوص نگهداری سرورها (server room) یا دیتاسنتر نگهداری شوند.

انواع پورت هارد اسکازی

هارد اسکازی در حال حاضر به ۲ شکل مورد استفاده قرار می گیرد، ۸۰ پین و ۶۸ پین. البته در برخی دستگاههای قدیمی تر به صورت ۵۰ پین Fast نیز مورد استفاده قرار می گیرد.

هارد اسکازی ۶۸ پین به صورت ثابت درون سرورها و کیس کامپیوترهای شخصی نصب میشود و همانند کارهای ۸۰ پین قابلیت تعویض در زمان روشن بودن سرور را ندارد.

معمولا در دنیای دخیره سازی و تجهیزات آن نسبت تولید هاردهای ۸۰ پین به ۶۸ پین به صورت ۹۰ به ۱۰ درصد می باشد و عمده هاردهای اسکازی تولید شده توسط تولیدکنندگان مطرح هاردیسک به صورت ۸۰ پین یا HotPlug می باشد.

هارد اسکازی ۸۰ پین به صورت plug & play درون رک های سرورها قرار میگرد و مکانیزم و طراحی آن به صورتی است که شما بتوانید بدون وقفه در کار سرور و خاموش روشن کردن سرور هارد معیوب را قطع کنید و هارد جدیدی به مجموعه Raid اضافه نمایید.

مقایسه مدلهای مختلف هارد اسکازی

Title text example

هارد اسکازی مکستور (Maxtor)

هاردهای اسکازی Maxtor به‌ویژه خانواده Atlas از درایوهای شناخته‌شده SCSI در سرورها، استوریج‌ها، ورک‌استیشن‌ها و تجهیزات حرفه‌ای نسل‌های گذشته هستند. بخش مهمی از ارزش این خانواده امروز در تعمیر، نگهداری و احیای سیستم‌های Legacy است؛ جایی که جایگزینی یک هارد صرفاً بر اساس ظرفیت امکان‌پذیر نیست و مشخصات دقیق درایو باید با کنترلر و Backplane دستگاه تطبیق داشته باشد.

خانواده Atlas و مشخصات مهم

مدل‌های Atlas در نسل‌های مختلف با سرعت‌های 10K و 15K، رابط‌هایی مانند Ultra160 و Ultra320 و کانکتورهای 68-pin Wide LVD یا 80-pin SCA-2 عرضه شده‌اند. در نتیجه دو هارد Maxtor با ظرفیت یکسان الزاماً جایگزین مستقیم یکدیگر نیستند. هنگام شناسایی مدل، ابتدا Part Number، ظرفیت، RPM، رابط و نوع کانکتور را از روی لیبل هارد بررسی کنید.

انتخاب و جایگزینی هارد اسکازی Maxtor

اگر هارد برای یک سرور یا دستگاه صنعتی قدیمی تهیه می‌شود، Part Number هارد قبلی بهترین نقطه شروع است. علاوه بر آن باید نوع اتصال 68 یا 80 پین، استاندارد رابط و محدودیت ظرفیت کنترلر بررسی شود. در مدل‌های SCA که روی Backplane نصب می‌شوند، سازگاری شاسی و کنترلر نیز اهمیت ویژه دارد.

برای مشاهده نمونه‌های موجود و مشخصات کامل، می‌توانید هارد اسکازی Maxtor 18GB 15K SCA و هارد اسکازی Maxtor 73GB 10K SCA را ببینید.

کاربرد مدل‌های سازمانی Maxtor: خانواده‌های Atlas برای سرورها، RAID، ذخیره‌سازی سازمانی و سامانه‌هایی طراحی شده بودند که به دسترسی سریع و کارکرد مداوم نیاز داشتند. برای جایگزینی این هاردهای اسکازی، Part Number و نوع کانکتور اهمیت زیادی دارد؛ زیرا یک ظرفیت مشابه می‌تواند با رابط یا کانکتور متفاوت عرضه شده باشد.

جدول مدل‌ها و Part Number هارد اسکازی Maxtor

در مدل‌های مورد استفاده ما از خانواده Maxtor Atlas، ساختار Part Number به شناسایی سریع مشخصات کمک می‌کند: سری 8D مربوط به مدل‌های 10K RPM و سری 8E مربوط به مدل‌های 15K RPM است. سه رقم بعدی ظرفیت را نشان می‌دهد و پسوند L0 برای مدل‌های 68 پین Wide LVD و J0 برای مدل‌های 80 پین SCA-2 به‌کار می‌رود.

ظرفیت	RPM	Part Number - 68 pin	Part Number - 80 pin	رابط
36GB	10K	8D036L0	8D036J0	Ultra320 SCSI
73GB	10K	8D073L0	8D073J0	Ultra320 SCSI
146GB	10K	8D146L0	8D146J0	Ultra320 SCSI
300GB	10K	8D300L0	8D300J0	Ultra320 SCSI
36GB	15K	8E036L0	8E036J0	Ultra320 SCSI
73GB	15K	8E073L0	8E073J0	Ultra320 SCSI
146GB	15K	8E146L0	8E146J0	Ultra320 SCSI
300GB	15K	8E300L0	8E300J0	Ultra320 SCSI

برای انتخاب مدل جایگزین، علاوه بر Part Number، سازگاری کنترلر و Backplane دستگاه نیز بررسی شود.

Maxtor Atlas 10K

مدل‌های 10K این بخش با پیشوند 8D شناخته می‌شوند و در ظرفیت‌های مختلف با دو نوع اتصال 68 پین و 80 پین عرضه شده‌اند. پسوند L0 نسخه 68 پین Wide LVD و پسوند J0 نسخه 80 پین SCA-2 را مشخص می‌کند.

Maxtor Atlas 15K

مدل‌های 15K این بخش با پیشوند 8E شناخته می‌شوند. مانند سری 10K، سه رقم میانی نشان‌دهنده ظرفیت است و L0 یا J0 نوع اتصال 68 یا 80 پین را مشخص می‌کند. سرعت 15K برای بارهای کاری I/O محور و دسترسی سریع‌تر طراحی شده است.

هارد اسکازی کوانتوم Atlas V

بهترین عملکرد در هارد اسکازی 7200 RPM برای فایل سرور ، چاپ و سرورهای ایمیل، ایستگاه های کاری مهندسی و گرافیکی و دیتابیس ارتباطی و اپلیکیشن های ذخیره سازی و انبار داری داده ها.

بالاترین تراکم صنعتی در درایو 9GB – 7,200 RPM در هر پلاتر
موجود در ظرفیت های متداول: 18.3GB, 36.7GB و 9.1GB در طراحی Low Profile. طراحی درایو یک اینچی
سریع ترین زمان جستجو (6.3ms) در یک هارد اسکازی 7,200 RPM
ویژگی های اضافی حفاظت اطلاعات ناهمگام Ultra160 SCSI ، قابلیت امنیت داده های اضافه شده و عملکرد کلی افزایش یافته سیستم را ارائه می دهد.
سیستم حفاظت از داده ها، عملکرد سریع و راحت را به منظور از بین بردن بازده های غیر ضروری درایو، تأیید می کند.
سیستم حفاظت از شوک II، طی حمل و نقل و یکپارچه سازی (ادغام) قابلیت اطمینان بی نظیری را در برابر آسیب در اختیار می گذارد. - مشخصات شوک غیر عملیاتی (non-op) تا 300 Gs
آکوستیک های غیر فعال درایو صنعتی پیشگام فقط 3.2 Bels
تولید تمام اتوماتیک و بالاترین کیفیت تولید

ظرفیت	9.1		18.3		36.7
فرمفاکتور	3.5 inches
رابط ها	Ultra160/m,Ultra2,Ultra SCSI 68-pin Wide
	Ultra160/m,Ultra2,Ultra SCSI 80-pin SCA-2
ظرفیت فرمت شده	9,100		18,300		36,700
پیکربندی هارد دیسک
تعداد پلاترها	1	2		4
سطوح ضبط اصلی	2	4		8
بیتها در هر سکتور	512
حداکثر چکالی ناحیهای (Gb/sq.in.)	6.5
روش رمزگذاری/شناسایی	24/25 RLL PRML
مشخصات کارایی
میانگین (خواندن)	6.3
ترک به ترک	0.8
حرکت کامل	15
تأخیر چرخشی متوسط	4.17
سرعت چرخشی (RPM)	7,200
سرعت داخلی دادهها(MB/sec)	194 تا 340
توان عملیاتی تقویت شده(MB/sec)	17 تا 29
Ultra160/m SCSI (MB/sec)	160
Ultra2 SCSI (MB/sec)	80
Ultra SCSI (MB/sec)	40
اندازه بافر (MB)	4

هارد اسکازی کوانتوم Atlas V

بالاترین تراکم صنعتی در درایو 9GB – 7,200 RPM در هر پلاتر
موجود در ظرفیت های متداول: 18.3GB, 36.7GB و 9.1GB در طراحی Low Profile. طراحی درایو یک اینچی
سریع ترین زمان جستجو (6.3ms) در یک هارد اسکازی 7,200 RPM
ویژگی های اضافی حفاظت اطلاعات ناهمگام Ultra160 SCSI ، قابلیت امنیت داده های اضافه شده و عملکرد کلی افزایش یافته سیستم را ارائه می دهد.
سیستم حفاظت از داده ها، عملکرد سریع و راحت را به منظور از بین بردن بازده های غیر ضروری درایو، تأیید می کند.
سیستم حفاظت از شوک II، طی حمل و نقل و یکپارچه سازی (ادغام) قابلیت اطمینان بی نظیری را در برابر آسیب در اختیار می گذارد. - مشخصات شوک غیر عملیاتی (non-op) تا 300 Gs
آکوستیک های غیر فعال درایو صنعتی پیشگام فقط 3.2 Bels
تولید تمام اتوماتیک و بالاترین کیفیت تولید

ظرفیت	9.1		18.3		36.7
فرمفاکتور	3.5 inches
رابط ها	Ultra160/m,Ultra2,Ultra SCSI 68-pin Wide
	Ultra160/m,Ultra2,Ultra SCSI 80-pin SCA-2
ظرفیت فرمت شده	9,100		18,300		36,700
پیکربندی هارد دیسک
تعداد پلاترها	1	2		4
سطوح ضبط اصلی	2	4		8
بیتها در هر سکتور	512
حداکثر چکالی ناحیهای (Gb/sq.in.)	6.5
روش رمزگذاری/شناسایی	24/25 RLL PRML
مشخصات کارایی
میانگین (خواندن)	6.3
ترک به ترک	0.8
حرکت کامل	15
تأخیر چرخشی متوسط	4.17
سرعت چرخشی (RPM)	7,200
سرعت داخلی دادهها(MB/sec)	194 تا 340
توان عملیاتی تقویت شده(MB/sec)	17 تا 29
Ultra160/m SCSI (MB/sec)	160
Ultra2 SCSI (MB/sec)	80
Ultra SCSI (MB/sec)	40
اندازه بافر (MB)	4

هارد اسکازی اچ پی (HP)

هاردهای اسکازی HP بخش مهمی از زیرساخت ذخیره‌سازی نسل‌های قدیمی سرورهای HP و به‌ویژه خانواده‌های مختلف ProLiant بوده‌اند. در بازار قطعات Legacy، عبارت «هارد HP» معمولاً فقط به سازنده مکانیکی درایو اشاره نمی‌کند؛ بسیاری از درایوهای سروری HP با شماره قطعه، Firmware و Carrier یا Caddy مشخص برای یک خانواده سرور عرضه شده‌اند. به همین دلیل در جایگزینی هارد اسکازی HP، تطبیق ظرفیت به‌تنهایی کافی نیست.

جدول مدل‌ها، Option Part Number و Spare Part Number هارد اسکازی HP

ظرفیت	RPM	HP Option Part Number	HP Spare Part Number	رابط	نوع اتصال
36.4GB	10K	286713-B22	289041-001	Ultra320 SCSI	80-pin Universal Hot Plug
72.8GB	10K	286714-B22	289042-001	Ultra320 SCSI	80-pin Universal Hot Plug
146.8GB	10K	286716-B22	289044-001	Ultra320 SCSI	80-pin Universal Hot Plug
300GB	10K	350964-B22	351126-001	Ultra320 SCSI	80-pin Universal Hot Plug
36.4GB	15K	286776-B22	289241-001	Ultra320 SCSI	80-pin Universal Hot Plug
72.8GB	15K	286778-B22	289243-001	Ultra320 SCSI	80-pin Universal Hot Plug
146.8GB	15K	347708-B22	347779-001	Ultra320 SCSI	80-pin Universal Hot Plug
300GB	15K	411089-B22	411261-001	Ultra320 SCSI	80-pin Universal Hot Plug

نکته: شماره‌های منتهی به B22 در این جدول Option Part Number یا شماره کیت فروش HP هستند. یک Option ممکن است به‌دلیل تغییر Revision یا سازنده OEM بیش از یک Spare Part Number معتبر داشته باشد؛ بنابراین برای جایگزینی نهایی، شماره روی لیبل هارد، Carrier و مدل سرور نیز بررسی شود.

هارد HP 10K و 15K

مدل‌های سازمانی HP در سرعت‌های 10,000 و 15,000 دور در دقیقه و ظرفیت‌های مختلف عرضه شده‌اند. مدل‌های 15K با هدف کاهش زمان دسترسی مکانیکی و پاسخ‌گویی بهتر در بارهای کاری I/O محور طراحی شده‌اند، اما عملکرد نهایی همیشه به کنترلر، RAID، رابط، Firmware و نوع بار کاری وابسته است. در سیستم‌های قدیمی باید محدودیت‌های کنترلر و پشتیبانی Firmware نیز در نظر گرفته شود.

Ultra320، کانکتور و Carrier در هاردهای HP

در بسیاری از سرورهای نسل SCSI، رابط Ultra320 و درایوهای نصب‌شده روی Carrier قابل تعویض دیده می‌شود. هنگام خرید یا جایگزینی باید HP Spare Number یا Part Number، نوع کانکتور، سرعت RPM، ظرفیت، Firmware و نوع Caddy/Carrier بررسی شود. حتی اگر خود هارد از نظر الکتریکی سازگار باشد، Carrier نامناسب می‌تواند مانع نصب صحیح آن در Bay سرور شود.

برای جایگزینی هارد اسکازی HP چه اطلاعاتی لازم است؟

بهترین روش این است که شماره قطعه روی لیبل هارد و شماره Spare یا Option قطعه، مدل دقیق سرور یا Storage و یک تصویر از کانکتور و Carrier ثبت شود. این اطلاعات احتمال انتخاب اشتباه بین مدل‌های ظاهراً مشابه را بسیار کمتر می‌کند.

مقایسه مدلها	15Krpm 3.5" HDD	10Krpm 3.5" HDD
ظرفیت	300GB,146GB,72GB,36GB	300GB,146GB,72GB
ارتفاع	1.0 در (25.4mm)	1.0 در (25.4mm)
عرض (پهنا)	4.0 در (101.6mm)	4.0 در (101.6mm)
عمق	5.75 در (146mm)	5.75 در (146mm)
رابط	Ultra320 SCSI	Ultra320 SCSI
زمان پیگردی (به طور میانگین)	3.8 ms	5.4 ms

هارد اسکازی سیگیت - Seagate

فن آوری PLC سی گیت یک شرکت امریکایی ست و یکی از بزرگترین تولیدکنندگان هارد دیسک در جهان می باشد. Seagate، که در سال 1978 به عنوان فنآوری Shugart گنجانده شده است، در حال حاضر در دوبلین و ایرلند داخل شده است و دفتر اصلی اجرایی ان در کاپرتینو و کالفرنیا می باشد. سی گیت به یک پیشرو در توسعه هارد دیسکدرایوها تبدیل شده است و این به خاطر منتشر ساختن درایو 5MB ST-506 در سال 1980 و اولین هارد درایو 5.25 اینچی می باشد. آن ها یک تأمین کننده اصلی در بازار ریزرایانه ها (microcomputer)، در طی دهه 1980، به خصوص پس از معرفی IBM XT در سال 1983 بودند. این به فن آوری مبتنی بر voicecoil Wern، دسترسی سی گیت را بخشید. در سال 1991، خط باراکوداری 7,200 RPM را معرفی کردند که عرضه بالا و پایینشان تا به امروز باقی مانده است. آن ها ماکستور را در سال 2066 و تجارت Samsung HDD را در سال 2011 خریداری کردند. در تاریخ 12 مارس 2013، فن آوری PLC سی گیت اعلام کرد که این شکرت اولین تولید کننده هارد دیسک برای فرستادن 2 بیلیون هارد دیسک می باشد که نخستین بیلیونیم فرستاده شده در سال 2008 بعد از 29 سال تولید انجام شد اما تنها در 4 سال خطی، با مطالبات ویدئوی جریانی، خرید آنلاین و دیگر خدمات بالا بردن داده های سنگین برای آپتیک، دو برابر می شود.

چیتا 10K.6

مزایای کلیدی هارد اسکازی SCSI Hard Disk:

چیتا 10K.6 هزینه کمتر مالکیت را میسر می سازد.
میزان ذخیره سازی را در هر فوت دوبرابر می کند که به معنی سیستم های کمتر اما گسترش یافته، فضای کمتر و هزینه های عملیاتی پایین تر می باشد.
بالاترین اعتبار و کامل ترین طراحی محصول 10K
سریع ترین چیتا 10K تاکنون- 25 درصد بهبود سرعت انتقال داده ها
چندین هزاره مهندسی سازگار و تجربه ساخت

متناسب ترین اپلیکیشن ها

انبارداری داده ها
ویدئوی تصویربرداری / مولتی مدیا
RAID
سطح ورودی به سرور سرمایه گذاری
ذخیره سازی پیوست شده شبکه (NAS)
شبکه ذخیره سازی (SAN)

شماره مدل	ظرفیت	رابط	کانکتور
ST336607	36.7	10K / Ultra 320	LW,LC,FC
ST373307	73.4	10K / Ultra 320	LW,LC,FC
ST3146807	146.9	10K / Ultra 320	LW,LC,FC
ST3300607	300	10K / Ultra 320	LW,LC,FC

چیتا 15K

مزایای کلیدی هارد اسکازی SCSI Hard Disk :

ضبط عمودی اساساً بهتر است و ظرفیت 300Gb را با 30 درصد تقویت سرعت بالای داده ها، میسر می سازد. درایو چیتا 15K.5 شرکت سی گیت اولین درایو برای شکستن مانع سرعت انتقال تقویت شده 100-MB، تا 125MB/s می باشد.
سریع ترین و مطمئن ترین درایو چیتا 15K تا به امروز
30 درصد 10PS بیشتر و بیش از 20 درصد زمان پاسخگویی سریعتر از درایو های 10K 5/3 اینچی
کارایی بالاتر را با درایوهای کمتر، کاهش حمایت از زیرساخت، تعمیر و نگهداری و نیازهای فضا، قادر می سازد در حالی که اعتبار سیستم را افزایش می دهد.
بالاترین اعتبار از هر درایو 5/3 اینچی در صنعت که برای اپلیکیشن های سازمانی درخواستی 24 × 7 طراحی شده است.
زمان بازسازی RAID را کاهش می دهد در حالی که خطرات را به حداقل می رساند.
میزان خطای غیرقابل بازیابی به وسیله عاملی از 10 بهبود یافته است.

مناسب ترین اپلیکیشن ها

ایمیل
پردازش تجارت
پردازش تراکنش
پشتیبانی از تصمیم
شبکه ذخیره سازی (SAN)
ذخیره سازی پیوست شده شبکه (NAS)
تجارت اینترتی و الکترونیکی

شماره مدل	ظرفیت	رابط	کانکتور
ST336753	36.7	15K / Ultra 320	LW,LC,FC
ST373455	73.4	15K / Ultra 320	LW,LC,FC
ST3146855	146.9	15K / Ultra 320	LW,LC,FC
ST3300655	300	15K / Ultra 320	LW,LC,FC
